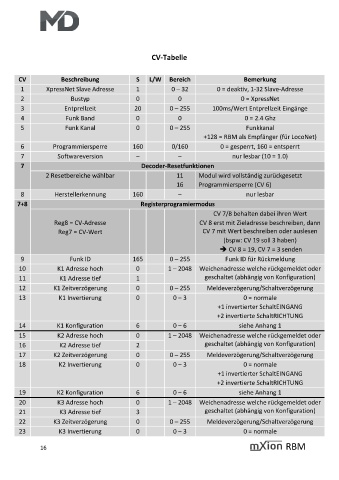

CV-Tabelle

CV Beschreibung S L/W Bereich Bemerkung
1 XpressNet Slave Adresse 1 0 – 32 0 = deaktiv, 1-32 Slave-Adresse
2 Bustyp 0 0 0 = XpressNet
3 Entprellzeit 20 0 – 255 100ms/Wert Entprellzeit Eingänge
4 Funk Band 0 0 0 = 2.4 Ghz
5 Funk Kanal 0 0 – 255 Funkkanal
+128 = RBM als Empfänger (für LocoNet)

6 Programmiersperre 160 0/160 0 = gesperrt, 160 = entsperrt
7 Softwareversion – – nur lesbar (10 = 1.0)
7 Decoder-Resetfunktionen
2 Resetbereiche wählbar 11 Modul wird vollständig zurückgesetzt
16 Programmiersperre (CV 6)
8 Herstellerkennung 160 – nur lesbar
7+8 Registerprogramiermodus
CV 7/8 behalten dabei ihren Wert
Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann
Reg7 = CV-Wert CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 19 soll 3 haben)
➔ CV 8 = 19, CV 7 = 3 senden
9 Funk ID 165 0 – 255 Funk ID für Rückmeldung
10 K1 Adresse hoch 0 1 – 2048 Weichenadresse welche rückgemeldet oder
11 K1 Adresse tief 1 geschaltet (abhängig von Konfiguration)
12 K1 Zeitverzögerung 0 0 – 255 Meldeverzögerung/Schaltverzögerung

13 K1 Invertierung 0 0 – 3 0 = normale
+1 invertierter SchaltEINGANG
+2 invertierte SchaltRICHTUNG
14 K1 Konfiguration 6 0 – 6 siehe Anhang 1
15 K2 Adresse hoch 0 1 – 2048 Weichenadresse welche rückgemeldet oder
16 K2 Adresse tief 2 geschaltet (abhängig von Konfiguration)
17 K2 Zeitverzögerung 0 0 – 255 Meldeverzögerung/Schaltverzögerung
18 K2 Invertierung 0 0 – 3 0 = normale
+1 invertierter SchaltEINGANG
+2 invertierte SchaltRICHTUNG
19 K2 Konfiguration 6 0 – 6 siehe Anhang 1

20 K3 Adresse hoch 0 1 – 2048 Weichenadresse welche rückgemeldet oder
21 K3 Adresse tief 3 geschaltet (abhängig von Konfiguration)
22 K3 Zeitverzögerung 0 0 – 255 Meldeverzögerung/Schaltverzögerung
23 K3 Invertierung 0 0 – 3 0 = normale

16 RBM
