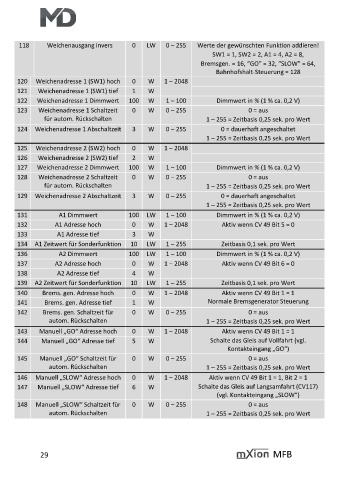

118 Weichenausgang invers 0 LW 0 – 255 Werte der gewünschten Funktion addieren!
SW1 = 1, SW2 = 2, A1 = 4, A2 = 8,
Bremsgen. = 16, “GO” = 32, “SLOW” = 64,
Bahnhofshalt-Steuerung = 128
120 Weichenadresse 1 (SW1) hoch 0 W 1 – 2048
121 Weichenadresse 1 (SW1) tief 1 W
122 Weichenadresse 1 Dimmwert 100 W 1 – 100 Dimmwert in % (1 % ca. 0,2 V)

123 Weichenadresse 1 Schaltzeit 0 W 0 – 255 0 = aus
für autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert

124 Weichenadresse 1 Abschaltzeit 3 W 0 – 255 0 = dauerhaft angeschaltet
1 – 255 = Zeitbasis 0,25 sek. pro Wert
125 Weichenadresse 2 (SW2) hoch 0 W 1 – 2048
126 Weichenadresse 2 (SW2) tief 2 W
127 Weichenadresse 2 Dimmwert 100 W 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
128 Weichenadresse 2 Schaltzeit 0 W 0 – 255 0 = aus
für autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
129 Weichenadresse 2 Abschaltzeit 3 W 0 – 255 0 = dauerhaft angeschaltet
1 – 255 = Zeitbasis 0,25 sek. pro Wert
131 A1 Dimmwert 100 LW 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
132 A1 Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 49 Bit 5 = 0

133 A1 Adresse tief 3 W
134 A1 Zeitwert für Sonderfunktion 10 LW 1 – 255 Zeitbasis 0,1 sek. pro Wert
136 A2 Dimmwert 100 LW 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
137 A2 Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 49 Bit 6 = 0
138 A2 Adresse tief 4 W
139 A2 Zeitwert für Sonderfunktion 10 LW 1 – 255 Zeitbasis 0,1 sek. pro Wert

140 Brems. gen. Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 49 Bit 1 = 1
141 Brems. gen. Adresse tief 1 W Normale Bremsgenerator Steuerung
142 Brems. gen. Schaltzeit für 0 W 0 – 255 0 = aus
autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
143 Manuell „GO“ Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 49 Bit 1 = 1
144 Manuell „GO“ Adresse tief 5 W Schalte das Gleis auf Vollfahrt (vgl.
Kontakteingang „GO“)
145 Manuell „GO“ Schaltzeit für 0 W 0 – 255 0 = aus
autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
146 Manuell „SLOW“ Adresse hoch 0 W 1 – 2048 Aktiv wenn CV 49 Bit 1 = 1, Bit 2 = 1
147 Manuell „SLOW“ Adresse tief 6 W Schalte das Gleis auf Langsamfahrt (CV117)
(vgl. Kontakteingang „SLOW“)
148 Manuell „SLOW“ Schaltzeit für 0 W 0 – 255 0 = aus
autom. Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert

29 MFB
