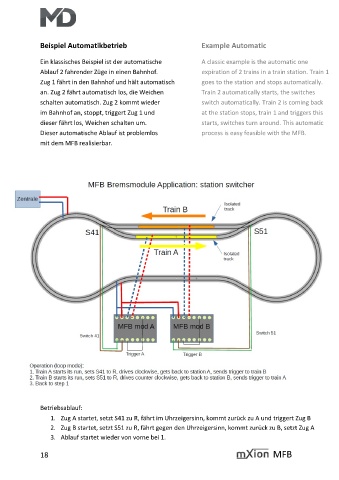

Beispiel Automatikbetrieb Example Automatic
Ein klassisches Beispiel ist der automatische A classic example is the automatic one
Ablauf 2 fahrender Züge in einen Bahnhof. expiration of 2 trains in a train station. Train 1
Zug 1 fährt in den Bahnhof und hält automatisch goes to the station and stops automatically.
an. Zug 2 fährt automatisch los, die Weichen Train 2 automatically starts, the switches
schalten automatisch. Zug 2 kommt wieder switch automatically. Train 2 is coming back
im Bahnhof an, stoppt, triggert Zug 1 und at the station stops, train 1 and triggers this
dieser fährt los, Weichen schalten um. starts, switches turn around. This automatic
Dieser automatische Ablauf ist problemlos process is easy feasible with the MFB.
mit dem MFB realisierbar.
Betriebsablauf:
1. Zug A startet, setzt S41 zu R, fährt im Uhrzeigersinn, kommt zurück zu A und triggert Zug B
2. Zug B startet, setzt S51 zu R, fährt gegen den Uhrzeigersinn, kommt zurück zu B, setzt Zug A
3. Ablauf startet wieder von vorne bei 1.
18 MFB
