Page 25 - Gartenbahn

24

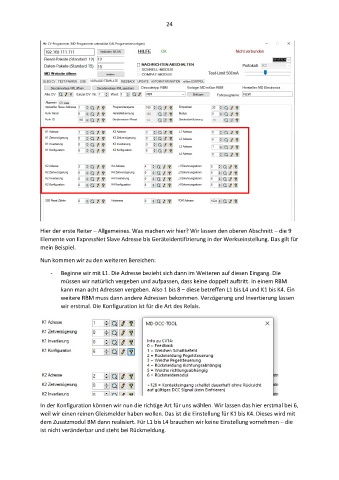

Hier der erste Reiter – Allgemeines. Was machen wir hier? Wir lassen den oberen Abschnitt – die 9
Elemente von ExpressNet Slave Adresse bis Geräteidentifizierung in der Werkseinstellung. Das gilt für
mein Beispiel.
Nun kommen wir zu den weiteren Bereichen:

- Beginne wir mit L1. Die Adresse bezieht sich dann im Weiteren auf diesen Eingang. Die
müssen wir natürlich vergeben und aufpassen, dass keine doppelt auftritt. In einem RBM
kann man acht Adressen vergeben. Also 1 bis 8 – diese betreffen L1 bis L4 und K1 bis K4. Ein
weitere RBM muss dann andere Adressen bekommen. Verzögerung und Invertierung lassen
wir erstmal. Die Konfiguration ist für die Art des Relais.

In der Konfiguration können wir nun die richtige Art für uns wählen. Wir lassen das hier erstmal bei 6,
weil wir einen reinen Gleismelder haben wollen. Das ist die Einstellung für K1 bis K4. Dieses wird mit
dem Zusatzmodul BM dann realisiert. Für L1 bis L4 brauchen wir keine Einstellung vornehmen – die
ist nicht veränderbar und steht bei Rückmeldung.
