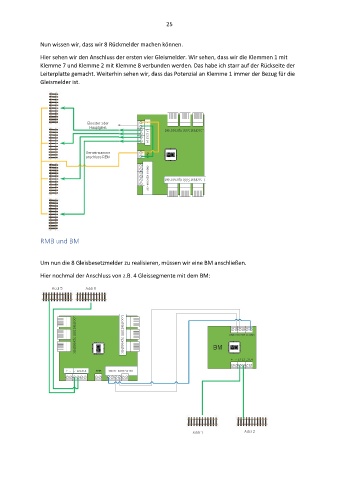

Nun wissen wir, dass wir 8 Rückmelder machen können.
Hier sehen wir den Anschluss der ersten vier Gleismelder. Wir sehen, dass wir die Klemmen 1 mit
Klemme 7 und Klemme 2 mit Klemme 8 verbunden werden. Das habe ich starr auf der Rückseite der
Leiterplatte gemacht. Weiterhin sehen wir, dass das Potenzial an Klemme 1 immer der Bezug für die
Gleismelder ist.
RMB und BM
Um nun die 8 Gleisbesetzmelder zu realisieren, müssen wir eine BM anschließen.
Hier nochmal der Anschluss von z.B. 4 Gleissegmente mit dem BM:
