28

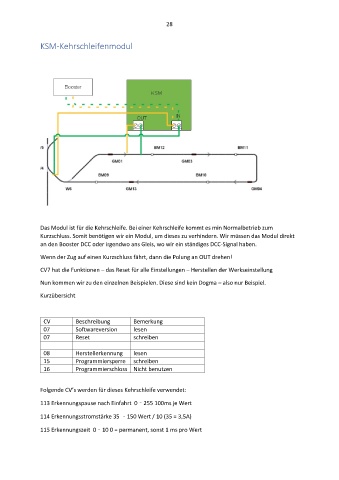

KSM-Kehrschleifenmodul

Das Modul ist für die Kehrschleife. Bei einer Kehrschleife kommt es min Normalbetrieb zum
Kurzschluss. Somit benötigen wir ein Modul, um dieses zu verhindern. Wir müssen das Modul direkt
an den Booster DCC oder irgendwo ans Gleis, wo wir ein ständiges DCC-Signal haben.

Wenn der Zug auf einen Kurzschluss fährt, dann die Polung an OUT drehen!

CV7 hat die Funktionen – das Reset für alle Einstellungen – Herstellen der Werkseinstellung
Nun kommen wir zu den einzelnen Beispielen. Diese sind kein Dogma – also nur Beispiel.

Kurzübersicht

CV Beschreibung Bemerkung
07 Softwareversion lesen
07 Reset schreiben

08 Herstellerkennung lesen
15 Programmiersperre schreiben
16 Programmierschloss Nicht benutzen

Folgende CV’s werden für dieses Kehrschleife verwendet:

113 Erkennungspause nach Einfahrt 0 – 255 100ms je Wert

114 Erkennungsstromstärke 35 – 150 Wert / 10 (35 = 3,5A)

115 Erkennungszeit 0 – 10 0 = permanent, sonst 1 ms pro Wert
