Z21 und GBM16XN - Kurzanleitung
4 Verwendung in Applikationen
In diesem Kapitel werden ohne Anspruch auf Vollständigkeit einige Beispiele dargestellt, wie der
GBM16XN in verschiedenen Applikationen verwendet werden kann.

4.1 iTrain - Belegt-Status und Loknummer
iTrain unterstützt den per LocoNet oder XpressNet übertragenen Belegt-Status und die Loknummer.
In iTrain kann das Rückmeldesymbol im Gleisplan folgendermaßen konfiguriert werden:

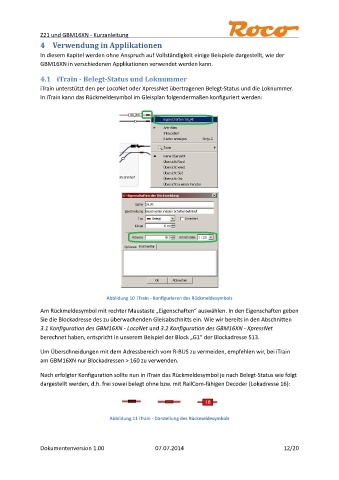

Abbildung 10 iTrain - Konfigurieren des Rückmeldesymbols

Am Rückmeldesymbol mit rechter Maustaste „Eigenschaften“ auswählen. In den Eigenschaften geben
Sie die Blockadresse des zu überwachenden Gleisabschnitts ein. Wie wir bereits in den Abschnitten
3.1 Konfiguration des GBM16XN - LocoNet und 3.2 Konfiguration des GBM16XN - XpressNet
berechnet haben, entspricht in unserem Beispiel der Block „G1“ der Blockadresse 513.

Um Überschneidungen mit dem Adressbereich vom R-BUS zu vermeiden, empfehlen wir, bei iTrain
am GBM16XN nur Blockadressen > 160 zu verwenden.

Nach erfolgter Konfiguration sollte nun in iTrain das Rückmeldesymbol je nach Belegt-Status wie folgt
dargestellt werden, d.h. frei sowei belegt ohne bzw. mit RailCom-fähigen Decoder (Lokadresse 16):

Abbildung 11 iTrain - Darstellung des Rückmeldesymbols
