Z21 und GBM16XN - Kurzanleitung

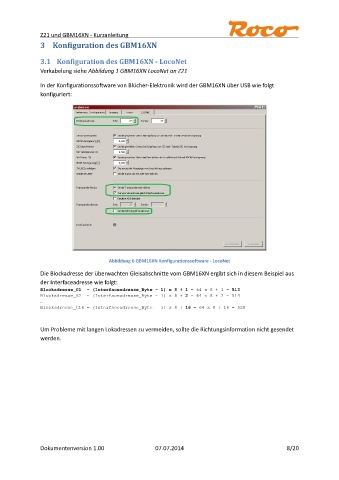

3 Konfiguration des GBM16XN

3.1 Konfiguration des GBM16XN - LocoNet
Verkabelung siehe Abbildung 1 GBM16XN LocoNet an Z21

In der Konfigurationssoftware von Blücher-Elektronik wird der GBM16XN über USB wie folgt
konfiguriert:

Abbildung 6 GBM16XN Konfigurationssoftware - LocoNet
Die Blockadresse der überwachten Gleisabschnitte vom GBM16XN ergibt sich in diesem Beispiel aus
der Interfaceadresse wie folgt:
Blockadresse_G1 = (Interfaceadresse_Byte - 1) x 8 + 1 = 64 x 8 + 1 = 513
Blockadresse_G2 = (Interfaceadresse_Byte - 1) x 8 + 2 = 64 x 8 + 2 = 514
…
Blockadresse_G16 = (Interfaceadresse_Byte - 1) x 8 + 16 = 64 x 8 + 16 = 528

Um Probleme mit langen Lokadressen zu vermeiden, sollte die Richtungsinformation nicht gesendet
werden.

Dokumentenversion 1.00 07.07.2014 8/20
