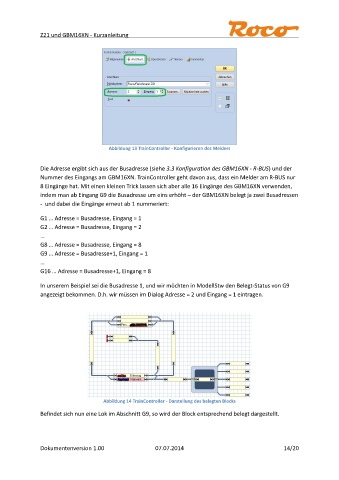

Z21 und GBM16XN - Kurzanleitung

Abbildung 13 TrainController - Konfigurieren des Melders

Die Adresse ergibt sich aus der Busadresse (siehe 3.3 Konfiguration des GBM16XN - R-BUS) und der
Nummer des Eingangs am GBM16XN. TrainController geht davon aus, dass ein Melder am R-BUS nur
8 Eingänge hat. Mit einen kleinen Trick lassen sich aber alle 16 Eingänge des GBM16XN verwenden,
indem man ab Eingang G9 die Busadresse um eins erhöht – der GBM16XN belegt ja zwei Busadressen
- und dabei die Eingänge erneut ab 1 nummeriert:

G1 … Adresse = Busadresse, Eingang = 1
G2 … Adresse = Busadresse, Eingang = 2
…
G8 … Adresse = Busadresse, Eingang = 8
G9 … Adresse = Busadresse+1, Eingang = 1
…
G16 … Adresse = Busadresse+1, Eingang = 8

In unserem Beispiel sei die Busadresse 1, und wir möchten in ModellStw den Belegt-Status von G9
angezeigt bekommen. D.h. wir müssen im Dialog Adresse = 2 und Eingang = 1 eintragen.

Abbildung 14 TrainController - Darstellung des belegten Blocks

Befindet sich nun eine Lok im Abschnitt G9, so wird der Block entsprechend belegt dargestellt.

Dokumentenversion 1.00 07.07.2014 14/20
