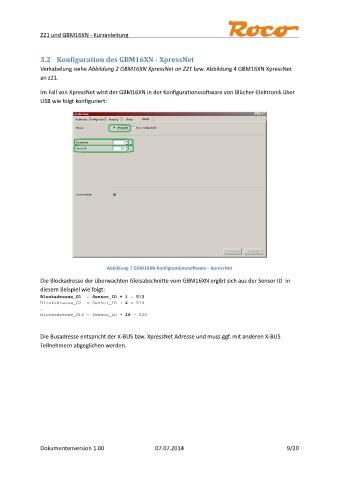

Z21 und GBM16XN - Kurzanleitung
3.2 Konfiguration des GBM16XN - XpressNet
Verkabelung siehe Abbildung 2 GBM16XN XpressNet an Z21 bzw. Abbildung 4 GBM16XN XpressNet
an z21.
Im Fall von XpressNet wird der GBM16XN in der Konfigurationssoftware von Blücher-Elektronik über
USB wie folgt konfiguriert:
Abbildung 7 GBM16XN Konfigurationssoftware - XpressNet
Die Blockadresse der überwachten Gleisabschnitte vom GBM16XN ergibt sich aus der Sensor ID in
diesem Beispiel wie folgt:
Blockadresse_G1 = Sensor_ID + 1 = 513
Blockadresse_G2 = Sensor_ID + 2 = 514
…
Blockadresse_G16 = Sensor_ID + 16 = 528
Die Busadresse entspricht der X-BUS bzw. XpressNet Adresse und muss ggf. mit anderen X-BUS
Teilnehmern abgeglichen werden.
Dokumentenversion 1.00 07.07.2014 9/20
