Z21 und GBM16XN - Kurzanleitung
4.3 ModellStw – Belegt-Status

ModellStw unterstützt in der Version V8.20 den über den R-BUS übertragenen Belegt-Status.

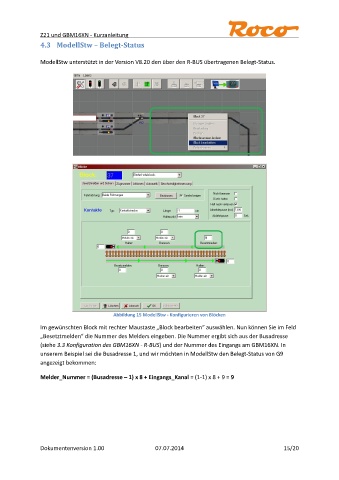

Abbildung 15 ModellStw - Konfigurieren von Blöcken

Im gewünschten Block mit rechter Maustaste „Block bearbeiten“ auswählen. Nun können Sie im Feld
„Besetztmelden“ die Nummer des Melders eingeben. Die Nummer ergibt sich aus der Busadresse
(siehe 3.3 Konfiguration des GBM16XN - R-BUS) und der Nummer des Eingangs am GBM16XN. In
unserem Beispiel sei die Busadresse 1, und wir möchten in ModellStw den Belegt-Status von G9
angezeigt bekommen:

Melder_Nummer = (Busadresse – 1) x 8 + Eingangs_Kanal = (1-1) x 8 + 9 = 9

Dokumentenversion 1.00 07.07.2014 15/20
