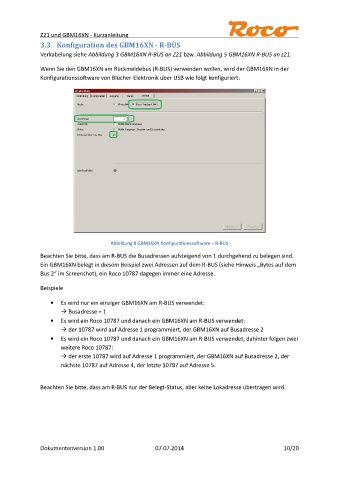

Z21 und GBM16XN - Kurzanleitung
3.3 Konfiguration des GBM16XN - R-BUS
Verkabelung siehe Abbildung 3 GBM16XN R-BUS an Z21 bzw. Abbildung 5 GBM16XN R-BUS an z21.

Wenn Sie den GBM16XN am Rückmeldebus (R-BUS) verwenden wollen, wird der GBM16XN in der
Konfigurationssoftware von Blücher-Elektronik über USB wie folgt konfiguriert:

Abbildung 8 GBM16XN Konfigurationssoftware – R-BUS
Beachten Sie bitte, dass am R-BUS die Busadressen aufsteigend von 1 durchgehend zu belegen sind.
Ein GBM16XN belegt in diesem Beispiel zwei Adressen auf dem R-BUS (siehe Hinweis „Bytes auf dem
Bus 2“ im Screenshot), ein Roco 10787 dagegen immer eine Adresse.

Beispiele

· Es wird nur ein einziger GBM16XN am R-BUS verwendet:
Busadresse = 1
· Es wird ein Roco 10787 und danach ein GBM16XN am R-BUS verwendet:
der 10787 wird auf Adresse 1 programmiert, der GBM16XN auf Busadresse 2
· Es wird ein Roco 10787 und danach ein GBM16XN am R-BUS verwendet, dahinter folgen zwei
weitere Roco 10787:
der erste 10787 wird auf Adresse 1 programmiert, der GBM16XN auf Busadresse 2, der
nächste 10787 auf Adresse 4, der letzte 10787 auf Adresse 5.

Beachten Sie bitte, dass am R-BUS nur der Belegt-Status, aber keine Lokadresse übertragen wird.

Dokumentenversion 1.00 07.07.2014 10/20
