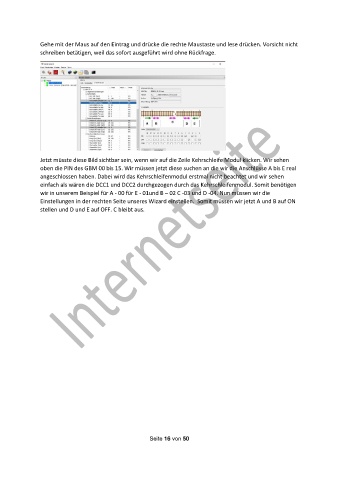

Gehe mit der Maus auf den Eintrag und drücke die rechte Maustaste und lese drücken. Vorsicht nicht
schreiben betätigen, weil das sofort ausgeführt wird ohne Rückfrage.
Jetzt müsste diese Bild sichtbar sein, wenn wir auf die Zeile Kehrschleife Modul klicken. Wir sehen
oben die PIN des GBM 00 bis 15. Wir müssen jetzt diese suchen an die wir die Anschlüsse A bis E real
angeschlossen haben. Dabei wird das Kehrschleifenmodul erstmal nicht beachtet und wir sehen
einfach als wären die DCC1 und DCC2 durchgezogen durch das Kehrschleifenmodul. Somit benötigen
wir in unserem Beispiel für A - 00 für E - 01und B – 02 C -03 und D -04. Nun müssen wir die
Einstellungen in der rechten Seite unseres Wizard einstellen. Somit müssen wir jetzt A und B auf ON
stellen und D und E auf OFF. C bleibt aus.
