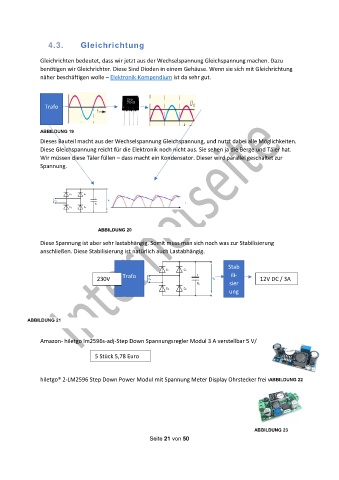

4.3. Gleichrichtung
Gleichrichten bedeutet, dass wir jetzt aus der Wechselspannung Gleichspannung machen. Dazu
benötigen wir Gleichrichter. Diese Sind Dioden in einem Gehäuse. Wenn sie sich mit Gleichrichtung
näher beschäftigen wolle – Elektronik-Kompendium ist da sehr gut.
Trafo
ABBILDUNG 19
Dieses Bauteil macht aus der Wechselspannung Gleichspannung, und nutzt dabei alle Möglichkeiten.
Diese Gleichspannung reicht für die Elektronik noch nicht aus. Sie sehen ja die Berge und Täler hat.
Wir müssen diese Täler füllen – dass macht ein Kondensator. Dieser wird parallel geschaltet zur
Spannung.
ABBILDUNG 20
Diese Spannung ist aber sehr lastabhängig. Somit muss man sich noch was zur Stabilisierung
anschließen. Diese Stabilisierung ist natürlich auch Lastabhängig.
Stab
230V Trafo ili- 12V DC / 3A
sier
AC Volt ung
ABBILDUNG 21
Amazon- hiletgo lm2596s-adj-Step Down Spannungsregler Modul 3 A verstellbar 5 V/
5 Stück 5,78 Euro
hiletgo® 2-LM2596 Step Down Power Modul mit Spannung Meter Display Ohrstecker frei verstellbar 22
ABBILDUNG
ABBILDUNG 23
