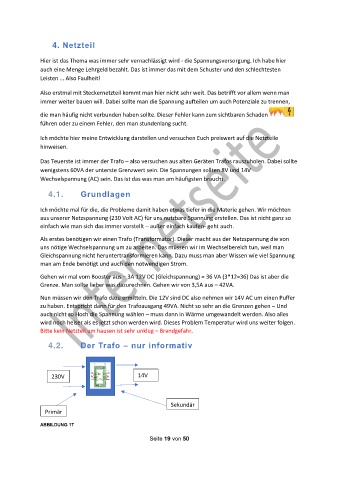

4. Netzteil
Hier ist das Thema was immer sehr vernachlässigt wird - die Spannungsversorgung. Ich habe hier
auch eine Menge Lehrgeld bezahlt. Das ist immer das mit dem Schuster und den schlechtesten
Leisten … Also Faulheit!
Also erstmal mit Steckernetzteil kommt man hier nicht sehr weit. Das betrifft vor allem wenn man
immer weiter bauen will. Dabei sollte man die Spannung aufteilen um auch Potenziale zu trennen,
die man häufig nicht verbunden haben sollte. Dieser Fehler kann zum sichtbaren Schaden
führen oder zu einem Fehler, den man stundenlang sucht.
Ich möchte hier meine Entwicklung darstellen und versuchen Euch preiswert auf die Netzteile
hinweisen.
Das Teuerste ist immer der Trafo – also versuchen aus alten Geräten Trafos rauszuholen. Dabei sollte
wenigstens 60VA der unterste Grenzwert sein. Die Spannungen sollten 8V und 14V
Wechselspannung (AC) sein. Das ist das was man am häufigsten braucht.
4.1. Grundlagen
Ich möchte mal für die, die Probleme damit haben etwas tiefer in die Materie gehen. Wir möchten
aus unserer Netzspannung (230 Volt AC) für uns nutzbare Spannung erstellen. Das ist nicht ganz so
einfach wie man sich das immer vorstellt – außer einfach kaufen- geht auch.
Als erstes benötigen wir einen Trafo (Transformator). Dieser macht aus der Netzspannung die von
uns nötige Wechselspannung um zu arbeiten. Das müssen wir im Wechselbereich tun, weil man
Gleichspannung nicht heruntertransformieren kann. Dazu muss man aber Wissen wie viel Spannung
man am Ende benötigt und auch den notwendigen Strom.
Gehen wir mal vom Booster aus – 3A 12V DC (Gleichspannung) = 36 VA (3*12=36) Das ist aber die
Grenze. Man sollte lieber was dazurechnen. Gehen wir von 3,5A aus – 42VA.
Nun müssen wir den Trafo dazu ermitteln. Die 12V sind DC also nehmen wir 14V AC um einen Puffer
zu haben. Entspricht dann für den Trafoausgang 49VA. Nicht so sehr an die Grenzen gehen – Und
auch nicht so Hoch die Spannung wählen – muss dann in Wärme umgewandelt werden. Also alles
wird noch heiser als es jetzt schon werden wird. Dieses Problem Temperatur wird uns weiter folgen.
Bitte kein Netzteil um hausen ist sehr unklug – Brandgefahr.
4.2. Der Trafo – nur informativ
230V 14V
AC AC
Sekundär
Primär
ABBILDUNG 17
