angeschlossen werden. Somit haben wir schon das dritte Modul erklärt.

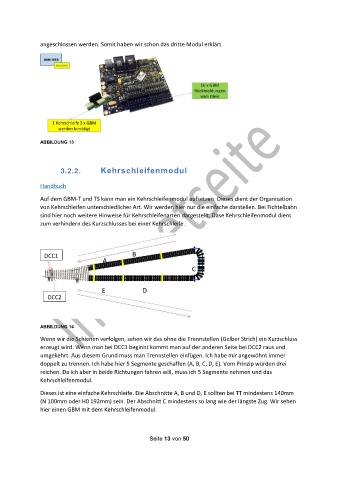

ABBILDUNG 13
3.2.2. Kehrschleifenmodul
Handbuch
Auf dem GBM-T und TS kann man ein Kehrschleifenmodul aufsetzen. Dieses dient der Organisation
von Kehrschleifen unterschiedlicher Art. Wir werden hier nur die einfache darstellen. Bei Fichtelbahn
sind hier noch weitere Hinweise für Kehrschleifenarten dargestellt. Dase Kehrschleifenmodul dient
zum verhindern des Kurzschlusses bei einer Kehrschleife.
DCC1
DCC2
ABBILDUNG 14
Wenn wir die Schienen verfolgen, sehen wir das ohne die Trennstellen (Gelber Strich) ein Kurzschluss
erzeugt wird. Wenn man bei DCC1 beginnt kommt man auf der anderen Seite bei DCC2 raus und
umgekehrt. Aus diesem Grund muss man Trennstellen einfügen. Ich habe mir angewöhnt immer
doppelt zu trennen. Ich habe hier 5 Segmente geschaffen (A, B, C, D, E). Vom Prinzip würden drei
reichen. Da ich aber in beide Richtungen fahren will, muss ich 5 Segmente nehmen und das
Kehrschleifenmodul.
Dieses ist eine einfache Kehrschleife. Die Abschnitte A, B und D, E sollten bei TT mindestens 140mm
(N 100mm oder H0 192mm) sein. Der Abschnitt C mindestens so lang wie der längste Zug. Wir sehen
hier einen GBM mit dem Kehrschleifenmodul.
