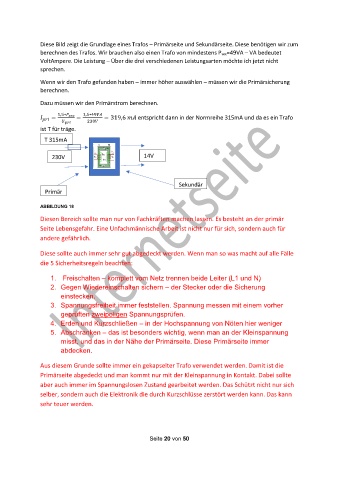

Diese Bild zeigt die Grundlage eines Trafos – Primärseite und Sekundärseite. Diese benötigen wir zum
berechnen des Trafos. Wir brauchen also einen Trafo von mindestens Psec=49VA – VA bedeutet
VoltAmpere. Die Leistung – Über die drei verschiedenen Leistungsarten möchte ich jetzt nicht
sprechen.
Wenn wir den Trafo gefunden haben – immer höher auswählen – müssen wir die Primärsicherung
berechnen.
Dazu müssen wir den Primärstrom berechnen.
= 1,5∗ = 1,5∗49 = 319,6 entspricht dann in der Normreihe 315mA und da es ein Trafo
230
ist T für träge.
T 315mA
230V 14V
AC AC
Sekundär
Primär
ABBILDUNG 18
Diesen Bereich sollte man nur von Fachkräften machen lassen. Es besteht an der primär
Seite Lebensgefahr. Eine Unfachmännische Arbeit ist nicht nur für sich, sondern auch für
andere gefährlich.
Diese sollte auch immer sehr gut abgedeckt werden. Wenn man so was macht auf alle Fälle
die 5 Sicherheitsregeln beachten:
1. Freischalten – komplett vom Netz trennen beide Leiter (L1 und N)
2. Gegen Wiedereinschalten sichern – der Stecker oder die Sicherung
einstecken.
3. Spannungsfreiheit immer feststellen. Spannung messen mit einem vorher
geprüften zweipoligen Spannungsprüfen.
4. Erden und Kurzschließen – in der Hochspannung von Nöten hier weniger
5. Abschranken – das ist besonders wichtig, wenn man an der Kleinspannung
misst, und das in der Nähe der Primärseite. Diese Primärseite immer
abdecken.
Aus diesem Grunde sollte immer ein gekapselter Trafo verwendet werden. Damit ist die
Primärseite abgedeckt und man kommt nur mit der Kleinspannung in Kontakt. Dabei sollte
aber auch immer im Spannungslosen Zustand gearbeitet werden. Das Schützt nicht nur sich
selber, sondern auch die Elektronik die durch Kurzschlüsse zerstört werden kann. Das kann
sehr teuer werden.
