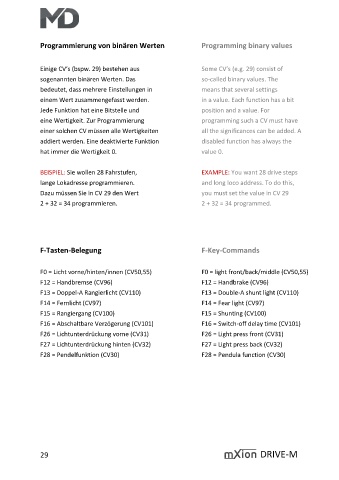

Page 45 - Zusammengefügt
P. 45
Programmierung von binären Werten Programming binary values
Einige CV’s (bspw. 29) bestehen aus Some CV’s (e.g. 29) consist of
sogenannten binären Werten. Das so-called binary values. The
bedeutet, dass mehrere Einstellungen in means that several settings
einem Wert zusammengefasst werden. in a value. Each function has a bit
Jede Funktion hat eine Bitstelle und position and a value. For
eine Wertigkeit. Zur Programmierung programming such a CV must have
einer solchen CV müssen alle Wertigkeiten all the significances can be added. A
addiert werden. Eine deaktivierte Funktion disabled function has always the
hat immer die Wertigkeit 0. value 0.
BEISPIEL: Sie wollen 28 Fahrstufen, EXAMPLE: You want 28 drive steps
lange Lokadresse programmieren. and long loco address. To do this,
Dazu müssen Sie in CV 29 den Wert you must set the value in CV 29
2 + 32 = 34 programmieren. 2 + 32 = 34 programmed.
F-Tasten-Belegung F-Key-Commands
F0 = Licht vorne/hinten/innen (CV50,55) F0 = light front/back/middle (CV50,55)
F12 = Handbremse (CV96) F12 = Handbrake (CV96)
F13 = Doppel-A Rangierlicht (CV110) F13 = Double-A shunt light (CV110)
F14 = Fernlicht (CV97) F14 = Fear light (CV97)
F15 = Rangiergang (CV100) F15 = Shunting (CV100)
F16 = Abschaltbare Verzögerung (CV101) F16 = Switch-off delay time (CV101)
F26 = Lichtunterdrückung vorne (CV31) F26 = Light press front (CV31)
F27 = Lichtunterdrückung hinten (CV32) F27 = Light press back (CV32)
F28 = Pendelfunktion (CV30) F28 = Pendula function (CV30)
29 DRIVE-M
