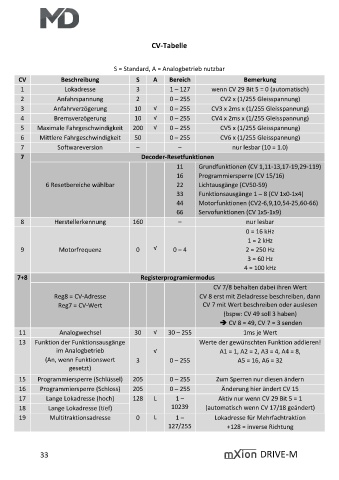

CV-Tabelle

S = Standard, A = Analogbetrieb nutzbar

CV Beschreibung S A Bereich Bemerkung
1 Lokadresse 3 1 – 127 wenn CV 29 Bit 5 = 0 (automatisch)
2 Anfahrspannung 2 0 – 255 CV2 x (1/255 Gleisspannung)
3 Anfahrverzögerung 10 √ 0 – 255 CV3 x 2ms x (1/255 Gleisspannung)
4 Bremsverzögerung 10 √ 0 – 255 CV4 x 2ms x (1/255 Gleisspannung)
5 Maximale Fahrgeschwindigkeit 200 √ 0 – 255 CV5 x (1/255 Gleisspannung)

6 Mittlere Fahrgeschwindigkeit 50 0 – 255 CV6 x (1/255 Gleisspannung)
7 Softwareversion – – nur lesbar (10 = 1.0)
7 Decoder-Resetfunktionen
11 Grundfunktionen (CV 1,11-13,17-19,29-119)
16 Programmiersperre (CV 15/16)
6 Resetbereiche wählbar 22 Lichtausgänge (CV50-59)
33 Funktionsausgänge 1 – 8 (CV 1x0-1x4)
44 Motorfunktionen (CV2-6,9,10,54-25,60-66)
66 Servofunktionen (CV 1x5-1x9)
8 Herstellerkennung 160 – nur lesbar
0 = 16 kHz
1 = 2 kHz
9 Motorfrequenz 0 √ 0 – 4 2 = 250 Hz
3 = 60 Hz
4 = 100 kHz
7+8 Registerprogramiermodus
CV 7/8 behalten dabei ihren Wert
Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann
Reg7 = CV-Wert CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
11 Analogwechsel 30 √ 30 – 255 1ms je Wert
13 Funktion der Funktionsausgänge Werte der gewünschten Funktion addieren!
im Analogbetrieb √ A1 = 1, A2 = 2, A3 = 4, A4 = 8,
(An, wenn Funktionswert 3 0 – 255 A5 = 16, A6 = 32
gesetzt)
15 Programmiersperre (Schlüssel) 205 0 – 255 Zum Sperren nur diesen ändern

16 Programmiersperre (Schloss) 205 0 – 255 Änderung hier ändert CV 15
17 Lange Lokadresse (hoch) 128 L 1 – Aktiv nur wenn CV 29 Bit 5 = 1
18 Lange Lokadresse (tief) 10239 (automatisch wenn CV 17/18 geändert)
19 Multitraktionsadresse 0 L 1 – Lokadresse für Mehrfachtraktion
127/255 +128 = inverse Richtung

33 DRIVE-M
