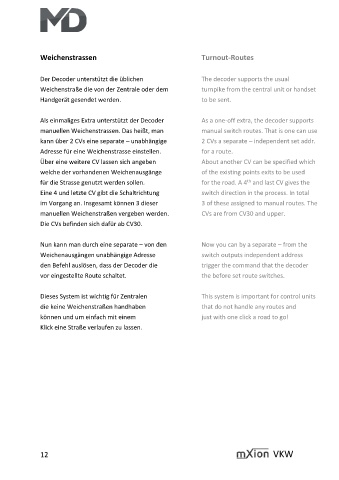

Page 275 - Zusammengefügt

Weichenstrassen Turnout-Routes
Der Decoder unterstützt die üblichen
Weichenstraße die von der Zentrale oder dem
Handgerät gesendet werden.
Als einmaliges Extra unterstützt der Decoder
manuellen Weichenstrassen. Das heißt, man
kann über 2 CVs eine separate – unabhängige
Adresse für eine Weichenstrasse einstellen.
Über eine weitere CV lassen sich angeben
welche der vorhandenen Weichenausgänge
für die Strasse genutzt werden sollen.
Eine 4 und letzte CV gibt die Schaltrichtung
im Vorgang an. Insgesamt können 3 dieser
manuellen Weichenstraßen vergeben werden.
Die CVs befinden sich dafür ab CV30.
Nun kann man durch eine separate – von den
Weichenausgängen unabhängige Adresse
den Befehl auslösen, dass der Decoder die
vor eingestellte Route schaltet.
Dieses System ist wichtig für Zentralen
die keine Weichenstraßen handhaben
können und um einfach mit einem
Klick eine Straße verlaufen zu lassen.
12
The decoder supports the usual
turnpike from the central unit or handset
to be sent.
As a one-off extra, the decoder supports
manual switch routes. That is one can use
2 CVs a separate – independent set addr.
for a route.
About another CV can be specified which
of the existing points exits to be used
th
for the road. A 4 and last CV gives the
switch direction in the process. In total
3 of these assigned to manual routes. The
CVs are from CV30 and upper.
Now you can by a separate – from the
switch outputs independent address
trigger the command that the decoder
the before set route switches.
This system is important for control units
that do not handle any routes and
just with one click a road to go!
