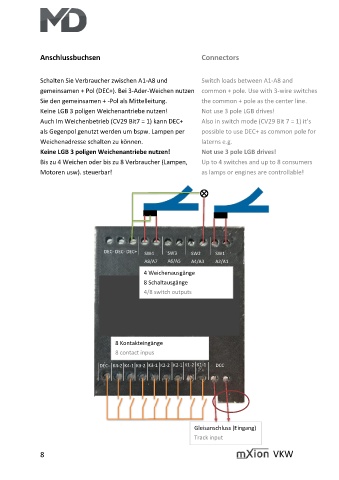

Anschlussbuchsen Connectors

Schalten Sie Verbraucher zwischen A1-A8 und Switch loads between A1-A8 and
gemeinsamen + Pol (DEC+). Bei 3-Ader-Weichen nutzen common + pole. Use with 3-wire switches

Sie den gemeinsamen + -Pol als Mittelleitung. the common + pole as the center line.
Keine LGB 3 poligen Weichenantriebe nutzen! Not use 3 pole LGB drives!
Auch Im Weichenbetrieb (CV29 Bit7 = 1) kann DEC+ Also in switch mode (CV29 Bit 7 = 1) it’s
als Gegenpol genutzt werden um bspw. Lampen per possible to use DEC+ as common pole for
Weichenadresse schalten zu können. laterns e.g.

Keine LGB 3 poligen Weichenantriebe nutzen! Not use 3 pole LGB drives!
Bis zu 4 Weichen oder bis zu 8 Verbraucher (Lampen, Up to 4 switches and up to 8 consumers
Motoren usw). steuerbar! as lamps or engines are controllable!

DEC- DEC- DEC+ SW4 SW3 SW2 SW1
A8/A7 A6/A5 A4/A3 A2/A1
4 Weichenausgänge
8 Schaltausgänge
4/8 switch outputs

8 Kontakteingänge
8 contact inpus

DEC- K4-2 K4-1 K3-2 K3-1 K2-2 K2-1 K1-2 K1-1 DCC

Gleisanschluss (Eingang)
Track input
