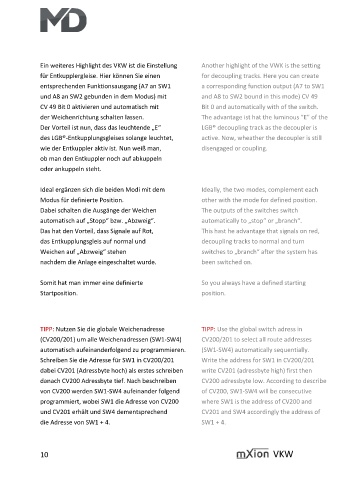

Ein weiteres Highlight des VKW ist die Einstellung Another highlight of the VWK is the setting
für Entkupplergleise. Hier können Sie einen for decoupling tracks. Here you can create
entsprechenden Funktionsausgang (A7 an SW1 a corresponding function output (A7 to SW1
und A8 an SW2 gebunden in dem Modus) mit and A8 to SW2 bound in this mode) CV 49
CV 49 Bit 0 aktivieren und automatisch mit Bit 0 and automatically with of the switch.
der Weichenrichtung schalten lassen. The advantage ist hat the luminous “E” of the
Der Vorteil ist nun, dass das leuchtende „E“ LGB® decoupling track as the decoupler is
des LGB®-Entkupplungsgleises solange leuchtet, active. Now, wheather the decoupler is still
wie der Entkuppler aktiv ist. Nun weiß man, disengaged or coupling.
ob man den Entkuppler noch auf abkuppeln
oder ankuppeln steht.
Ideal ergänzen sich die beiden Modi mit dem Ideally, the two modes, complement each
Modus für definierte Position. other with the mode for defined position.
Dabei schalten die Ausgänge der Weichen The outputs of the switches switch
automatisch auf „Stopp“ bzw. „Abzweig“. automatically to „stop“ or „branch“.
Das hat den Vorteil, dass Signale auf Rot, This hast he advantage that signals on red,
das Entkupplungsgleis auf normal und decoupling tracks to normal and turn
Weichen auf „Abzweig“ stehen switches to „branch“ after the system has
nachdem die Anlage eingeschaltet wurde. been switched on.
Somit hat man immer eine definierte So you always have a defined starting
Startposition. position.
TIPP: Nutzen Sie die globale Weichenadresse TIPP: Use the global switch adress in
(CV200/201) um alle Weichenadressen (SW1-SW4) CV200/201 to select all route addresses
automatisch aufeinanderfolgend zu programmieren. (SW1-SW4) automatically sequentially.
Schreiben Sie die Adresse für SW1 in CV200/201 Write the address for SW1 in CV200/201
dabei CV201 (Adressbyte hoch) als erstes schreiben write CV201 (adressbyte high) first then
danach CV200 Adressbyte tief. Nach beschreiben CV200 adressbyte low. According to describe
von CV200 werden SW1-SW4 aufeinander folgend of CV200, SW1-SW4 will be consecutive
programmiert, wobei SW1 die Adresse von CV200 where SW1 is the address of CV200 and
und CV201 erhält und SW4 dementsprechend CV201 and SW4 accordingly the address of
die Adresse von SW1 + 4. SW1 + 4.
10 VKW
