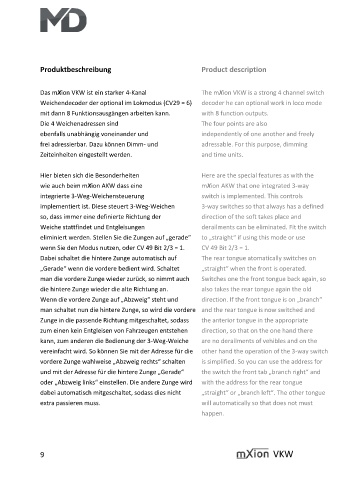

Page 272 - Zusammengefügt

Produktbeschreibung Product description
Das mXion VKW ist ein starker 4-Kanal
Weichendecoder der optional im Lokmodus (CV29 = 6)
mit dann 8 Funktionsausgängen arbeiten kann.
Die 4 Weichenadressen sind
ebenfalls unabhängig voneinander und
frei adressierbar. Dazu können Dimm- und
Zeiteinheiten eingestellt werden.
Hier bieten sich die Besonderheiten
wie auch beim mXion AKW dass eine
integrierte 3-Weg-Weichensteuerung
implementiert ist. Diese steuert 3-Weg-Weichen
so, dass immer eine definierte Richtung der
Weiche stattfindet und Entgleisungen
eliminiert werden. Stellen Sie die Zungen auf „gerade“
wenn Sie den Modus nutzen, oder CV 49 Bit 2/3 = 1.
Dabei schaltet die hintere Zunge automatisch auf
„Gerade“ wenn die vordere bedient wird. Schaltet
man die vordere Zunge wieder zurück, so nimmt auch
die hintere Zunge wieder die alte Richtung an.
Wenn die vordere Zunge auf „Abzweig“ steht und
man schaltet nun die hintere Zunge, so wird die vordere and the rear tongue is now switched and
Zunge in die passende Richtung mitgeschaltet, sodass
zum einen kein Entgleisen von Fahrzeugen entstehen
kann, zum anderen die Bedienung der 3-Weg-Weiche
vereinfacht wird. So können Sie mit der Adresse für die
vordere Zunge wahlweise „Abzweig rechts“ schalten
und mit der Adresse für die hintere Zunge „Gerade“
oder „Abzweig links“ einstellen. Die andere Zunge wird
dabei automatisch mitgeschaltet, sodass dies nicht
extra passieren muss.
9 VKW
The mXion VKW is a strong 4 channel switch
decoder he can optional work in loco mode
with 8 function outputs.
The four points are also
independently of one another and freely
adressable. For this purpose, dimming
and time units.
Here are the special features as with the
mXion AKW that one integrated 3-way
switch is implemented. This controls
3-way switches so that always has a defined
direction of the soft takes place and
derailments can be eliminated. Fit the switch
to „straight“ if using this mode or use
CV 49 Bit 2/3 = 1.
The rear tongue atomatically switches on
„straight“ when the front is operated.
Switches one the front tongue back again, so
also takes the rear tongue again the old
direction. If the front tongue is on „branch“
the anterior tongue in the appropriate
direction, so that on the one hand there
are no derailments of vehibles and on the
other hand the operation of the 3-way switch
is simplified. So you can use the address for
the switch the front tab „branch right“ and
with the address for the rear tongue
„straight“ or „branch left“. The other tongue
will automatically so that does not must
happen.
