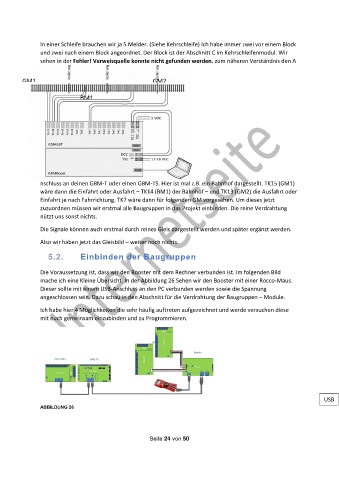

In einer Schleife brauchen wir ja 5 Melder. (Siehe Kehrschleife) Ich habe immer zwei vor einem Block
und zwei nach einem Block angeordnet. Der Block ist der Abschnitt C im Kehrschleifenmodul. Wir
sehen in der Fehler! Verweisquelle konnte nicht gefunden werden. zum näheren Verständnis den A
GM1 GM2
BM1
nschluss an deinen GBM-T oder einen GBM-TS. Hier ist mal z.B. ein Bahnhof dargestellt. TK15 (GM1)
wäre dann die Einfahrt oder Ausfahrt – TK14 (BM1) der Bahnhof – und TK13 (GM2) die Ausfahrt oder
Einfahrt je nach Fahrrichtung. TK7 wäre dann für folgenden GM vorgesehen. Um dieses jetzt
zuzuordnen müssen wir erstmal alle Baugruppen in das Projekt einbinden. Die reine Verdrahtung
nützt uns sonst nichts.
Die Signale können auch erstmal durch reines Gleis dargestellt werden und später ergänzt werden.
Also wir haben jetzt das Gleisbild – weiter noch nichts.
5.2. Einbinden der Baugruppen
Die Voraussetzung ist, dass wir den Booster mit dem Rechner verbunden ist. Im folgenden Bild
mache ich eine Kleine Übersicht. In der Abbildung 26 Sehen wir den Booster mit einer Rocco-Maus.
Dieser sollte mit einem USB-Anschluss an den PC verbunden werden sowie die Spannung
angeschlossen sein. Dazu schau in den Abschnitt für die Verdrahtung der Baugruppen – Module.
Ich habe hier 4 Möglichkeiten die sehr häufig auftreten aufgezeichnet und werde versuchen diese
mit euch gemeinsam einzubinden und zu Programmieren.
USB
ABBILDUNG 26
