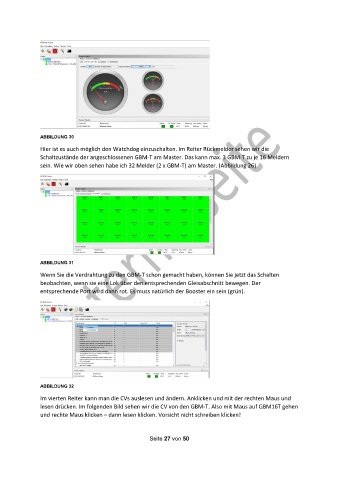

ABBILDUNG 30
Hier ist es auch möglich den Watchdog einzuschalten. Im Reiter Rückmelder sehen wir die
Schaltzustände der angeschlossenen GBM-T am Master. Das kann max. 3 GBM-T zu je 16 Meldern
sein. Wie wir oben sehen habe ich 32 Melder (2 x GBM-T) am Master. (Abbildung 26)
ABBILDUNG 31
Wenn Sie die Verdrahtung zu den GBM-T schon gemacht haben, können Sie jetzt das Schalten
beobachten, wenn sie eine Lok über den entsprechenden Gleisabschnitt bewegen. Der
entsprechende Port wird dann rot. Es muss natürlich der Booster ein sein (grün).
ABBILDUNG 32
Im vierten Reiter kann man die CVs auslesen und ändern. Anklicken und mit der rechten Maus und
lesen drücken. Im folgenden Bild sehen wir die CV von den GBM-T. Also mit Maus auf GBM16T gehen
und rechte Maus klicken – dann lesen klicken. Vorsicht nicht schreiben klicken!
Seite 27 von 50
