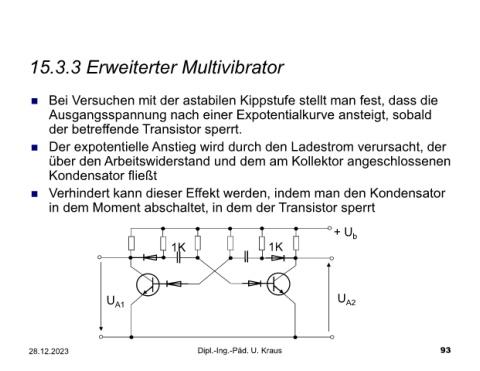

15.3.3 Erweiterter Multivibrator

 Bei Versuchen mit der astabilen Kippstufe stellt man fest, dass die

Ausgangsspannung nach einer Expotentialkurve ansteigt, sobald

der betreffende Transistor sperrt.

 Der expotentielle Anstieg wird durch den Ladestrom verursacht, der

über den Arbeitswiderstand und dem am Kollektor angeschlossenen

Kondensator fließt

 Verhindert kann dieser Effekt werden, indem man den Kondensator

in dem Moment abschaltet, in dem der Transistor sperrt

+ U b

1K 1K

U A1 U A2
