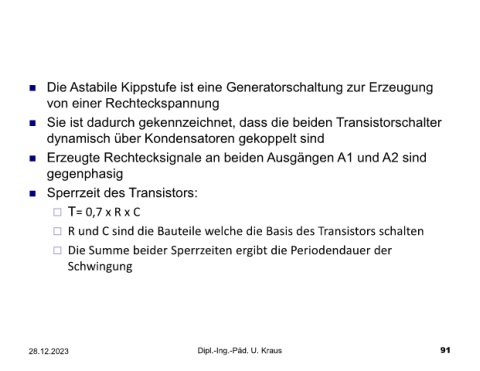

 Die Astabile Kippstufe ist eine Generatorschaltung zur Erzeugung

von einer Rechteckspannung

 Sie ist dadurch gekennzeichnet, dass die beiden Transistorschalter

dynamisch über Kondensatoren gekoppelt sind

 Erzeugte Rechtecksignale an beiden Ausgängen A1 und A2 sind

gegenphasig

 Sperrzeit des Transistors:

 T= 0,7 x R x C

 R und C sind die Bauteile welche die Basis des Transistors schalten

 Die Summe beider Sperrzeiten ergibt die Periodendauer der

Schwingung
