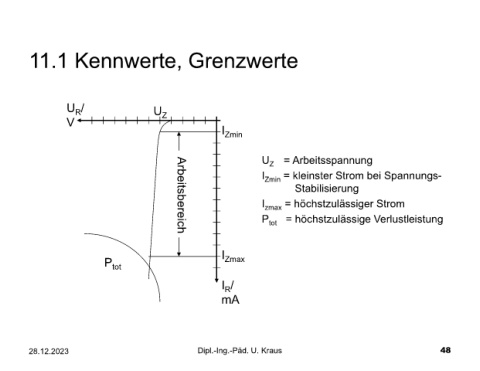

11.1 Kennwerte, Grenzwerte









                       U /                          U
                          R
                       V                              Z
                                                                          I Zmin




                                                                                       U  Z      = Arbeitsspannung

                                                                                       I Zmin  = kleinster Strom bei Spannungs-

                                                                                                  Stabilisierung

                                                                                       I zmax  = höchstzulässiger Strom

                                                                                       P  tot  = höchstzulässige Verlustleistung


                                                            Arbeitsbereich

                                                                          I
                                   P  tot                                  Zmax


                                                                          I /
                                                                           R
                                                                          mA
