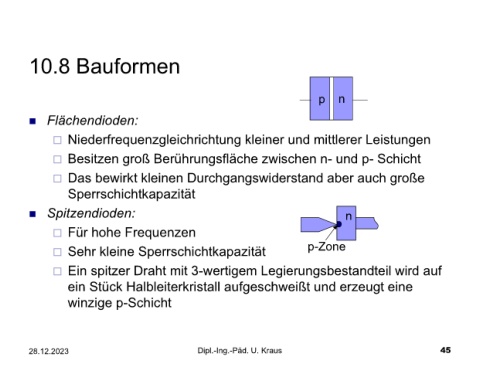

10.8 Bauformen






                                                                                                          p      n


            Flächendioden:


                   Niederfrequenzgleichrichtung kleiner und mittlerer Leistungen


                   Besitzen groß Berührungsfläche zwischen n- und p- Schicht


                   Das bewirkt kleinen Durchgangswiderstand aber auch große

                       Sperrschichtkapazität


            Spitzendioden:                                                                                        n


                   Für hohe Frequenzen


                   Sehr kleine Sperrschichtkapazität                                                  p-Zone


                   Ein spitzer Draht mit 3-wertigem Legierungsbestandteil wird auf


                       ein Stück Halbleiterkristall aufgeschweißt und erzeugt eine

                       winzige p-Schicht
