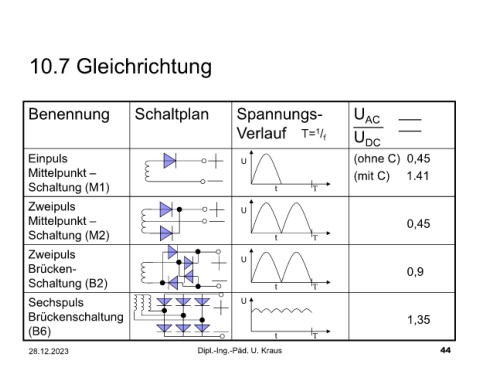

10.7 Gleichrichtung

Benennung Schaltplan Spannungs- U AC

Verlauf T= / f U DC
1

Einpuls U (ohne C) 0,45

Mittelpunkt – (mit C) 1.41

Schaltung (M1) t T

Zweipuls U

Mittelpunkt – 0,45

Schaltung (M2) t T

Zweipuls U

Brücken- 0,9

Schaltung (B2) t T

Sechspuls U

Brückenschaltung 1,35

(B6) t T

28.12.2023 Dipl.-Ing.-Päd. U. Kraus 44
