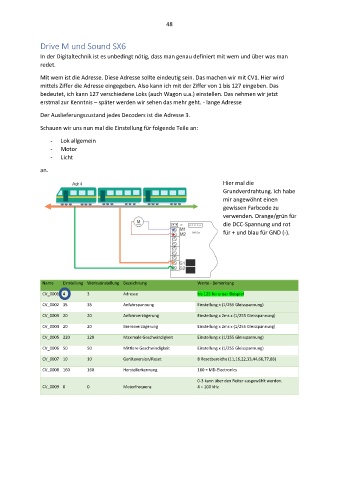

48

Drive M und Sound SX6

In der Digitaltechnik ist es unbedingt nötig, dass man genau definiert mit wem und über was man
redet.
Mit wem ist die Adresse. Diese Adresse sollte eindeutig sein. Das machen wir mit CV1. Hier wird
mittels Ziffer die Adresse eingegeben. Also kann ich mit der Ziffer von 1 bis 127 eingeben. Das
bedeutet, ich kann 127 verschiedene Loks (auch Wagon u.a.) einstellen. Das nehmen wir jetzt
erstmal zur Kenntnis – später werden wir sehen das mehr geht. - lange Adresse

Der Auslieferungszustand jedes Decoders ist die Adresse 3.

Schauen wir uns nun mal die Einstellung für folgende Teile an:
- Lok allgemein
- Motor
- Licht

an.

Hier mal die
Grundverdrahtung. Ich habe
mir angewöhnt einen
gewissen Farbcode zu
verwenden. Orange/grün für
die DCC-Spannung und rot
für + und blau für GND (-).

Name Einstellung Werkseinstellung Bezeichnung Werte - Bemerkung
CV_0001 4 3 Adresse bis 125 für unser Beispiel
CV_0002 35 35 Anfahrspannung Einstellung x (1/255 Gleisspannung)

CV_0003 20 20 Anfahrverzögerung Einstellung x 2ms x (1/255 Gleisspannung)
CV_0004 20 20 Bremsverzögerung Einstellung x 2ms x (1/255 Gleisspannung)

CV_0005 220 220 Maximale Geschwindigkeit Einstellung x (1/255 Gleisspannung)
CV_0006 50 50 Mittlere Geschwindigkeit Einstellung x (1/255 Gleisspannung)
CV_0007 10 10 Geräteversion/Reset 8 Resetbereiche (11,16,22,33,44,66,77,88)

CV_0008 160 160 Herstellerkennung 160 = MD-Electronics
0-3 kann über den Reiter ausgewählt werden.
CV_0009 0 0 Motorfrequenz 4 = 100 kHz
