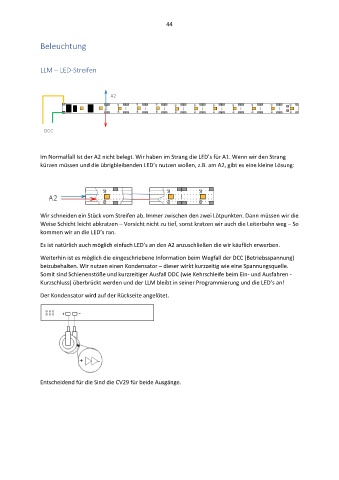

Beleuchtung
LLM – LED-Streifen
Im Normalfall Ist der A2 nicht belegt. Wir haben im Strang die LED’s für A1. Wenn wir den Strang
kürzen müssen und die übrigbleibenden LED’s nutzen wollen, z.B. am A2, gibt es eine kleine Lösung:
Wir schneiden ein Stück vom Streifen ab. Immer zwischen den zwei Lötpunkten. Dann müssen wir die
Weise Schicht leicht abkratzen – Vorsicht nicht zu tief, sonst kratzen wir auch die Leiterbahn weg – So
kommen wir an die LED’s ran.
Es ist natürlich auch möglich einfach LED’s an den A2 anzuschließen die wir käuflich erwerben.
Weiterhin ist es möglich die eingeschriebene Information beim Wegfall der DCC (Betriebsspannung)
beizubehalten. Wir nutzen einen Kondensator – dieser wirkt kurzzeitig wie eine Spannungsquelle.
Somit sind Schienenstöße und kurzzeitiger Ausfall DDC (wie Kehrschleife beim Ein- und Ausfahren -
Kurzschluss) überbrückt werden und der LLM bleibt in seiner Programmierung und die LED’s an!
Der Kondensator wird auf der Rückseite angelötet.
Entscheidend für die Sind die CV29 für beide Ausgänge.
