52

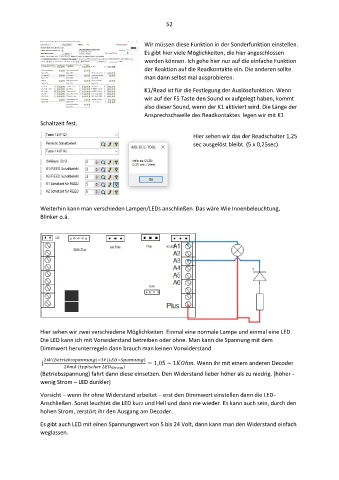

Wir müssen diese Funktion in der Sonderfunktion einstellen.
Es gibt hier viele Möglichkeiten, die hier angeschlossen
werden können. Ich gehe hier nur auf die einfache Funktion
der Reaktion auf die Readkontakte ein. Die anderen sollte
man dann selbst mal ausprobieren.

K1/Read ist für die Festlegung der Auslösefunktion. Wenn
wir auf der F5 Taste den Sound xx aufgelegt haben, kommt
also dieser Sound, wenn der K1 aktiviert wird. Die Länge der
Ansprechschwelle des Readkontaktes legen wir mit K1
Schaltzeit fest.

Hier sehen wir das der Readschalter 1,25
sec ausgelöst bleibt. (5 x 0,25sec).

Weiterhin kann man verschieden Lampen/LEDs anschließen. Das wäre Wie Innenbeleuchtung,
Blinker o.ä.

Hier sehen wir zwei verschiedene Möglichkeiten. Einmal eine normale Lampe und einmal eine LED.
Die LED kann ich mit Vorwiderstand betreiben oder ohne. Man kann die Spannung mit dem
Dimmwert herunterregeln dann brauch man keinen Vorwiderstand
24 ( )−3 ( − )
( = 1,05 ~ 1 ℎ . Wenn ihr mit einem anderen Decoder
20 ( ℎ )
(Betriebsspannung) fahrt dann diese einsetzen. Den Widerstand lieber höher als zu niedrig. (höher -
wenig Strom – LED dunkler)

Vorsicht – wenn ihr ohne Widerstand arbeitet – erst den Dimmwert einstellen dann die LED-
Anschließen. Sonst leuchtet die LED kurz und Hell und dann nie wieder. Es kann auch sein, durch den
hohen Strom, zerstört ihr den Ausgang am Decoder.
Es gibt auch LED mit einen Spannungswert von 5 bis 24 Volt, dann kann man den Widerstand einfach
weglassen.
