50

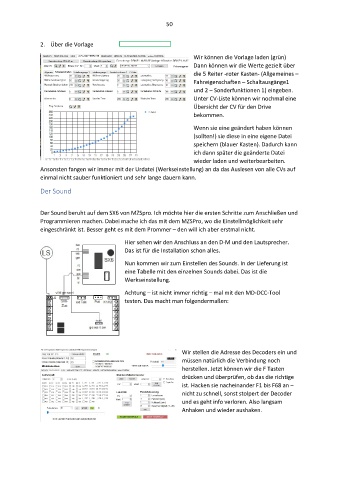

2. Über die Vorlage

Wir können die Vorlage laden (grün)
Dann können wir die Werte gezielt über
die 5 Reiter -roter Kasten- (Allgemeines –
Fahreigenschaften – Schaltausgänge1
und 2 – Sonderfunktionen 1) eingeben.
Unter CV-Liste können wir nochmal eine
Übersicht der CV für den Drive
bekommen.

Wenn sie eine geändert haben können
(sollten!) sie diese in eine eigene Datei
speichern (blauer Kasten). Dadurch kann
ich dann später die geänderte Datei
wieder laden und weiterbearbeiten.
Ansonsten fangen wir immer mit der Urdatei (Werkseinstellung) an da das Auslesen von alle CVs auf
einmal nicht sauber funktioniert und sehr lange dauern kann.

Der Sound

Der Sound beruht auf dem SX6 von MZSpro. Ich möchte hier die ersten Schritte zum Anschließen und
Programmieren machen. Dabei mache ich das mit dem MZSPro, wo die Einstellmöglichkeit sehr
eingeschränkt ist. Besser geht es mit dem Prommer – den will ich aber erstmal nicht.
Hier sehen wir den Anschluss an den D-M und den Lautsprecher.
Das ist für die Installation schon alles.

Nun kommen wir zum Einstellen des Sounds. In der Lieferung ist
eine Tabelle mit den einzelnen Sounds dabei. Das ist die
Werkseinstellung.

Achtung – ist nicht immer richtig – mal mit den MD-DCC-Tool
testen. Das macht man folgendermaßen:

Wir stellen die Adresse des Decoders ein und
müssen natürlich die Verbindung noch
herstellen. Jetzt können wir die F Tasten
drücken und überprüfen, ob das die richtige
ist. Hacken sie nacheinander F1 bis F68 an –
nicht zu schnell, sonst stolpert der Decoder
und es geht info verloren. Also langsam
Anhaken und wieder aushaken.
