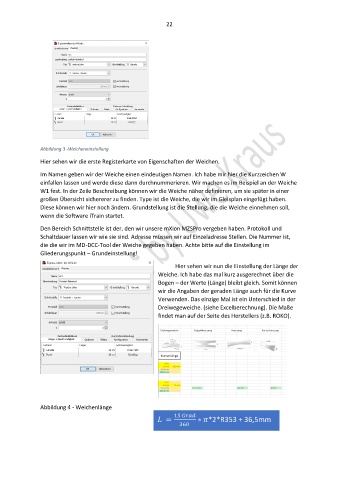

22

Abbildung 3 -Weicheneinstellung

Hier sehen wir die erste Registerkarte von Eigenschaften der Weichen.

Im Namen geben wir der Weiche einen eindeutigen Namen. Ich habe mir hier die Kurzzeichen W
einfallen lassen und werde diese dann durchnummerieren. Wir machen es im Beispiel an der Weiche
W1 fest. In der Zeile Beschreibung können wir die Weiche näher definieren, um sie später in einer
großen Übersicht sichererer zu finden. Type ist die Weiche, die wir im Gleisplan eingefügt haben.
Diese können wir hier noch ändern. Grundstellung ist die Stellung, die die Weiche einnehmen soll,
wenn die Software iTrain startet.

Den Bereich Schnittstelle ist der, den wir unsere mXion MZSPro vergeben haben. Protokoll und
Schaltdauer lassen wir wie sie sind. Adresse müssen wir auf Einzeladresse Stellen. Die Nummer ist,
die die wir im MD-DCC-Tool der Weiche gegeben haben. Achte bitte auf die Einstellung im
Gliederungspunkt – Grundeinstellung!

Hier sehen wir nun die Einstellung der Länge der
Weiche. Ich habe das mal kurz ausgerechnet über die
Bogen – der Werte (Länge) bleibt gleich. Somit können
wir die Angaben der geraden Länge auch für die Kurve
Verwenden. Das einzige Mal ist ein Unterschied in der
Dreiwegeweiche. (siehe Excelberechnung). Die Maße
findet man auf der Seite des Herstellers (z.B. ROKO).

Abbildung 4 - Weichenlänge
15
= ∗ *2*R353 + 36 5
360
