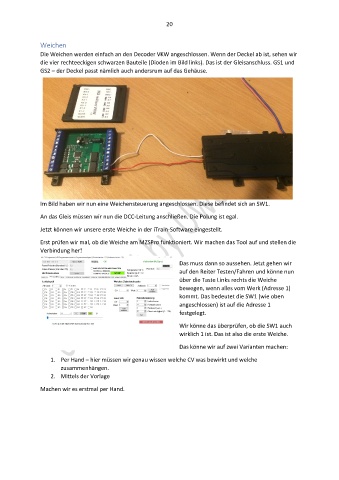

20

Weichen
Die Weichen werden einfach an den Decoder VKW angeschlossen. Wenn der Deckel ab ist, sehen wir
die vier rechteeckigen schwarzen Bauteile (Dioden im Bild links). Das ist der Gleisanschluss. GS1 und
GS2 – der Deckel passt nämlich auch andersrum auf das Gehäuse.

Im Bild haben wir nun eine Weichensteuerung angeschlossen. Diese befindet sich an SW1.

An das Gleis müssen wir nun die DCC-Leitung anschließen. Die Polung ist egal.

Jetzt können wir unsere erste Weiche in der iTrain-Software eingestellt.
Erst prüfen wir mal, ob die Weiche am MZSPro funktioniert. Wir machen das Tool auf und stellen die
Verbindung her!

Das muss dann so aussehen. Jetzt gehen wir
auf den Reiter Testen/Fahren und könne nun
über die Taste Links rechts die Weiche
bewegen, wenn alles vom Werk (Adresse 1)
kommt. Das bedeutet die SW1 (wie oben
angeschlossen) ist auf die Adresse 1
festgelegt.

Wir könne das überprüfen, ob die SW1 auch
wirklich 1 ist. Das ist also die erste Weiche.
Das könne wir auf zwei Varianten machen:

1. Per Hand – hier müssen wir genau wissen welche CV was bewirkt und welche
zusammenhängen.
2. Mittels der Vorlage

Machen wir es erstmal per Hand.
