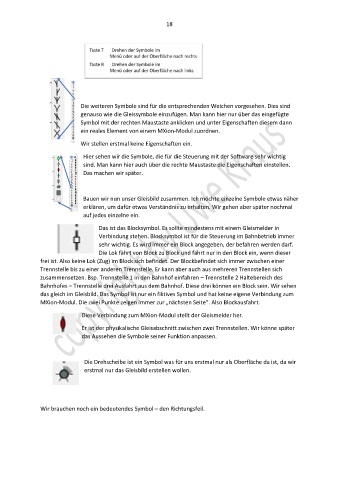

Die weiteren Symbole sind für die entsprechenden Weichen vorgesehen. Dies sind
genauso wie die Gleissymbole einzufügen. Man kann hier nur über das eingefügte
Symbol mit der rechten Maustaste anklicken und unter Eigenschaften diesem dann
ein reales Element von einem MXion-Modul zuordnen.

Wir stellen erstmal keine Eigenschaften ein.

Hier sehen wir die Symbole, die für die Steuerung mit der Software sehr wichtig
sind. Man kann hier auch über die rechte Maustaste die Eigenschaften einstellen.
Das machen wir später.

Bauen wir nun unser Gleisbild zusammen. Ich möchte einzelne Symbole etwas näher
erklären, um dafür etwas Verständnis zu erhalten. Wir gehen aber später nochmal
auf jedes einzelne ein.
Das ist das Blocksymbol. Es sollte mindestens mit einem Gleismelder in
Verbindung stehen. Blocksymbol ist für die Steuerung im Bahnbetrieb immer
sehr wichtig. Es wird immer ein Block angegeben, der befahren werden darf.
Die Lok fährt von Block zu Block und fährt nur in den Block ein, wenn dieser
frei ist. Also keine Lok (Zug) im Block sich befindet. Der Blockbefindet sich immer zwischen einer
Trennstelle bis zu einer anderen Trennstelle. Er kann aber auch aus mehreren Trennstellen sich
zusammensetzen. Bsp. Trennstelle 1 in den Bahnhof einfahren – Trennstelle 2 Haltebereich des
Bahnhofes – Trennstelle drei Ausfahrt aus dem Bahnhof. Diese drei können ein Block sein. Wir sehen
das gleich im Gleisbild. Das Symbol ist nur ein fiktives Symbol und hat keine eigene Verbindung zum
MXion- „ “
Diese Verbindung zum MXion-Modul stellt der Gleismelder her.

Er ist der physikalische Gleisabschnitt zwischen zwei Trennstellen. Wir könne später
das Aussehen die Symbole seiner Funktion anpassen.

Die Drehscheibe ist ein Symbol was für uns erstmal nur als Oberfläche da ist, da wir
erstmal nur das Gleisbild erstellen wollen.

Wir brauchen noch ein bedeutendes Symbol – den Richtungsfeil.
