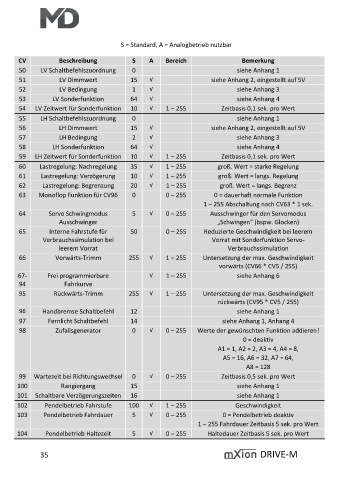

S = Standard, A = Analogbetrieb nutzbar

CV Beschreibung S A Bereich Bemerkung
50 LV Schaltbefehlszuordnung 0 siehe Anhang 1
51 LV Dimmwert 15 √ siehe Anhang 2, eingestellt auf 5V
52 LV Bedingung 1 √ siehe Anhang 3
53 LV Sonderfunktion 64 √ siehe Anhang 4
54 LV Zeitwert für Sonderfunktion 10 √ 1 – 255 Zeitbasis 0,1 sek. pro Wert
55 LH Schaltbefehlszuordnung 0 siehe Anhang 1
56 LH Dimmwert 15 √ siehe Anhang 2, eingestellt auf 5V

57 LH Bedingung 2 √ siehe Anhang 3
58 LH Sonderfunktion 64 √ siehe Anhang 4
59 LH Zeitwert für Sonderfunktion 10 √ 1 – 255 Zeitbasis 0,1 sek. pro Wert
60 Lastregelung: Nachregelung 35 √ 1 – 255 groß. Wert = starke Regelung
61 Lastregelung: Verzögerung 10 √ 1 – 255 groß. Wert = langs. Regelung
62 Lastregelung: Begrenzung 20 √ 1 – 255 groß. Wert = langs. Begrenz
63 Monoflop Funktion für CV96 0 0 – 255 0 = dauerhaft normale Funktion
1 – 255 Abschaltung nach CV63 * 1 sek.
64 Servo Schwingmodus 5 √ 0 – 255 Ausschwinger für den Servomodus
Ausschwinger „Schwingen“ (bspw. Glocken)
65 Interne Fahrstufe für 50 0 – 255 Reduzierte Geschwindigkeit bei leerem
Verbrauchssimulation bei Vorrat mit Sonderfunktion Servo-
leerem Vorrat Verbrauchssimulation
66 Vorwärts-Trimm 255 √ 1 – 255 Untersetzung der max. Geschwindigkeit
vorwärts (CV66 * CV5 / 255)
67- Frei programmierbare √ 1 – 255 siehe Anhang 6
94 Fahrkurve
95 Rückwärts-Trimm 255 √ 1 – 255 Untersetzung der max. Geschwindigkeit
rückwärts (CV95 * CV5 / 255)
96 Handbremse Schaltbefehl 12 siehe Anhang 1
97 Fernlicht Schaltbefehl 14 siehe Anhang 1, Anhang 4
98 Zufallsgenerator 0 √ 0 – 255 Werte der gewünschten Funktion addieren!
0 = deaktiv
A1 = 1, A2 = 2, A3 = 4, A4 = 8,
A5 = 16, A6 = 32, A7 = 64,
A8 = 128
99 Wartezeit bei Richtungswechsel 0 √ 0 – 255 Zeitbasis 0,5 sek. pro Wert
100 Rangiergang 15 siehe Anhang 1
101 Schaltbare Verzögerungszeiten 16 siehe Anhang 1
102 Pendelbetrieb Fahrstufe 100 √ 1 – 255 Geschwindigkeit
103 Pendelbetrieb Fahrdauer 5 √ 0 – 255 0 = Pendelbetrieb deaktiv
1 – 255 Fahrdauer Zeitbasis 5 sek. pro Wert
104 Pendelbetrieb Haltezeit 5 √ 0 – 255 Haltedauer Zeitbasis 5 sek. pro Wert

35 DRIVE-M
