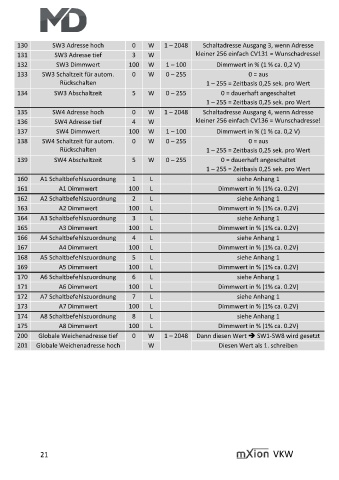

Page 284 - Zusammengefügt

130 SW3 Adresse hoch 0 W 1 – 2048 Schaltadresse Ausgang 3, wenn Adresse
131 SW3 Adresse tief 3 W kleiner 256 einfach CV131 = Wunschadresse!

132 SW3 Dimmwert 100 W 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
133 SW3 Schaltzeit für autom. 0 W 0 – 255 0 = aus
Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
134 SW3 Abschaltzeit 5 W 0 – 255 0 = dauerhaft angeschaltet
1 – 255 = Zeitbasis 0,25 sek. pro Wert
135 SW4 Adresse hoch 0 W 1 – 2048 Schaltadresse Ausgang 4, wenn Adresse
136 SW4 Adresse tief 4 W kleiner 256 einfach CV136 = Wunschadresse!
137 SW4 Dimmwert 100 W 1 – 100 Dimmwert in % (1 % ca. 0,2 V)
138 SW4 Schaltzeit für autom. 0 W 0 – 255 0 = aus
Rückschalten 1 – 255 = Zeitbasis 0,25 sek. pro Wert
139 SW4 Abschaltzeit 5 W 0 – 255 0 = dauerhaft angeschaltet
1 – 255 = Zeitbasis 0,25 sek. pro Wert

160 A1 Schaltbefehlszuordnung 1 L siehe Anhang 1
161 A1 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
162 A2 Schaltbefehlszuordnung 2 L siehe Anhang 1
163 A2 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
164 A3 Schaltbefehlszuordnung 3 L siehe Anhang 1
165 A3 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)

166 A4 Schaltbefehlszuordnung 4 L siehe Anhang 1
167 A4 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
168 A5 Schaltbefehlszuordnung 5 L siehe Anhang 1
169 A5 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
170 A6 Schaltbefehlszuordnung 6 L siehe Anhang 1
171 A6 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
172 A7 Schaltbefehlszuordnung 7 L siehe Anhang 1
173 A7 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)

174 A8 Schaltbefehlszuordnung 8 L siehe Anhang 1
175 A8 Dimmwert 100 L Dimmwert in % (1% ca. 0.2V)
200 Globale Weichenadresse tief 0 W 1 – 2048 Dann diesen Wert ➔ SW1-SW8 wird gesetzt
201 Globale Weichenadresse hoch W Diesen Wert als 1. schreiben

21 VKW
