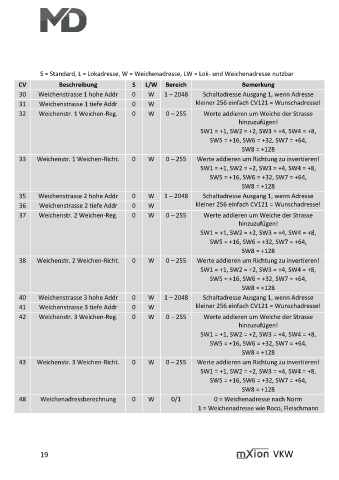

Page 282 - Zusammengefügt

S = Standard, L = Lokadresse, W = Weichenadresse, LW = Lok- und Weichenadresse nutzbar
CV Beschreibung S L/W Bereich Bemerkung
30 Weichenstrasse 1 hohe Addr 0 W 1 – 2048 Schaltadresse Ausgang 1, wenn Adresse
31 Weichenstrasse 1 tiefe Addr 0 W kleiner 256 einfach CV121 = Wunschadresse!
32 Weichenstr. 1 Weichen-Reg. 0 W 0 – 255 Werte addieren um Weiche der Strasse
hinzuzufügen!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128
33 Weichenstr. 1 Weichen-Richt. 0 W 0 – 255 Werte addieren um Richtung zu invertieren!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128
35 Weichenstrasse 2 hohe Addr 0 W 1 – 2048 Schaltadresse Ausgang 1, wenn Adresse
36 Weichenstrasse 2 tiefe Addr 0 W kleiner 256 einfach CV121 = Wunschadresse!
37 Weichenstr. 2 Weichen-Reg. 0 W 0 – 255 Werte addieren um Weiche der Strasse
hinzuzufügen!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128
38 Weichenstr. 2 Weichen-Richt. 0 W 0 – 255 Werte addieren um Richtung zu invertieren!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128

40 Weichenstrasse 3 hohe Addr 0 W 1 – 2048 Schaltadresse Ausgang 1, wenn Adresse
41 Weichenstrasse 3 tiefe Addr 0 W kleiner 256 einfach CV121 = Wunschadresse!
42 Weichenstr. 3 Weichen-Reg. 0 W 0 – 255 Werte addieren um Weiche der Strasse
hinzuzufügen!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128
43 Weichenstr. 3 Weichen-Richt. 0 W 0 – 255 Werte addieren um Richtung zu invertieren!
SW1 = +1, SW2 = +2, SW3 = +4, SW4 = +8,
SW5 = +16, SW6 = +32, SW7 = +64,
SW8 = +128
48 Weichenadressberechnung 0 W 0/1 0 = Weichenadresse nach Norm
1 = Weichenadresse wie Roco, Fleischmann

19 VKW
