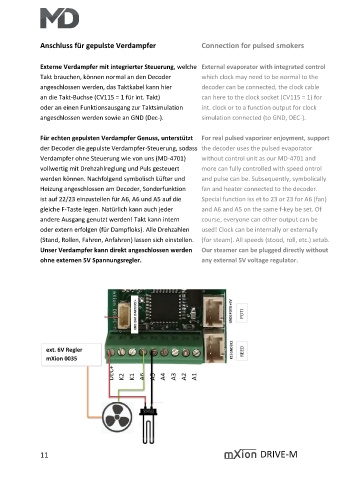

Page 27 - Zusammengefügt

Anschluss für gepulste Verdampfer Connection for pulsed smokers

Externe Verdampfer mit integrierter Steuerung, welche External evaporator with integrated control
Takt brauchen, können normal an den Decoder which clock may need to be normal to the
angeschlossen werden, das Taktkabel kann hier decoder can be connected, the clock cable

an die Takt-Buchse (CV115 = 1 für int. Takt) can here to the clock socket (CV115 = 1) for
oder an einen Funktionsausgang zur Taktsimulation int. clock or to a function output for clock
angeschlossen werden sowie an GND (Dec-). simulation connected (to GND, DEC-).

Für echten gepulsten Verdampfer Genuss, unterstützt For real pulsed vaporizer enjoyment, support
der Decoder die gepulste Verdampfer-Steuerung, sodass the decoder uses the pulsed evaporator
Verdampfer ohne Steuerung wie von uns (MD-4701) without control unit as our MD-4701 and
vollwertig mit Drehzahlreglung und Puls gesteuert more can fully controlled with speed ontrol
werden können. Nachfolgend symbolisch Lüfter und and pulse can be. Subsequently, symbolically

Heizung angeschlossen am Decoder, Sonderfunktion fan and heater connected to the decoder.
ist auf 22/23 einzustellen für A6, A6 und A5 auf die Special function iss et to 23 or 23 for A6 (fan)
gleiche F-Taste legen. Natürlich kann auch jeder and A6 and A5 on the same f-key be set. Of
andere Ausgang genutzt werden! Takt kann intern course, everyone can other output can be

oder extern erfolgen (für Dampfloks). Alle Drehzahlen used! Clock can be internally or externally
(Stand, Rollen, Fahren, Anfahren) lassen sich einstellen. (for steam). All speeds (stood, roll, etc.) setab.
Unser Verdampfer kann direkt angeschlossen werden Our steamer can be plugged directly without
ohne externen 5V Spannungsregler. any external 5V voltage regulator.

ext. 6V Regler
mXion 0035

11 DRIVE-M
