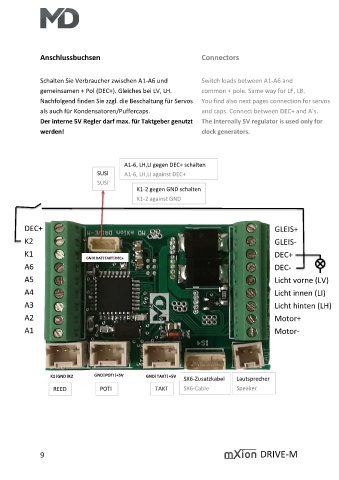

Anschlussbuchsen Connectors
Schalten Sie Verbraucher zwischen A1-A6 und Switch loads between A1-A6 and
gemeinsamen + Pol (DEC+). Gleiches bei LV, LH. common + pole. Same way for LF, LB.
Nachfolgend finden Sie zzgl. die Beschaltung für Servos You find also next pages connection for servos
als auch für Kondensatoren/Puffercaps. and caps. Connect between DEC+ and A’s.
Der interne 5V Regler darf max. für Taktgeber genutzt The internally 5V regulator is used only for
werden! clock generators.
A1-6, LH,LI gegen DEC+ schalten
SUSI A1-6, LH,LI against DEC+
SUSI
K1-2 gegen GND schalten
K1-2 against GND
DEC+ GLEIS+
K2 GLEIS-
K1 DEC+
GND|DAT|TAKT|DEC+
A6 DEC-
A5 Licht vorne (LV)
A4 Licht innen (LI)
A3 Licht hinten (LH)
A2 Motor+
A1 Motor-
K1|GND|K2 GND|POTI|+5V GND|TAKT|+5V
SX6-Zusatzkabel Lautsprecher
REED POTI TAKT SX6-Cable Speaker
9 DRIVE-M
