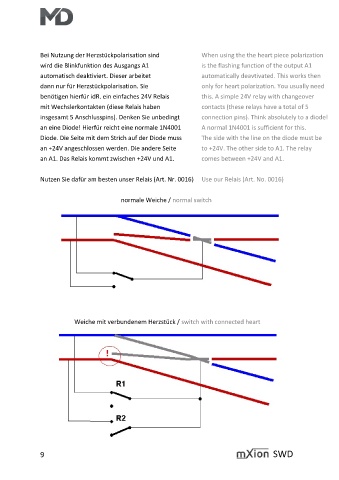

Bei Nutzung der Herzstückpolarisation sind When using the the heart piece polarization

wird die Blinkfunktion des Ausgangs A1 is the flashing function of the output A1
automatisch deaktiviert. Dieser arbeitet automatically deavtivated. This works then
dann nur für Herzstückpolarisation. Sie only for heart polarization. You usually need
benötigen hierfür idR. ein einfaches 24V Relais this. A simple 24V relay with changeover

mit Wechslerkontakten (diese Relais haben contacts (these relays have a total of 5
insgesamt 5 Anschlusspins). Denken Sie unbedingt connection pins). Think absolutely to a diode!
an eine Diode! Hierfür reicht eine normale 1N4001 A normal 1N4001 is sufficient for this.

Diode. Die Seite mit dem Strich auf der Diode muss The side with the line on the diode must be
an +24V angeschlossen werden. Die andere Seite to +24V. The other side to A1. The relay
an A1. Das Relais kommt zwischen +24V und A1. comes between +24V and A1.

Nutzen Sie dafür am besten unser Relais (Art. Nr. 0016) Use our Relais (Art. No. 0016)

normale Weiche / normal switch

Weiche mit verbundenem Herzstück / switch with connected heart
