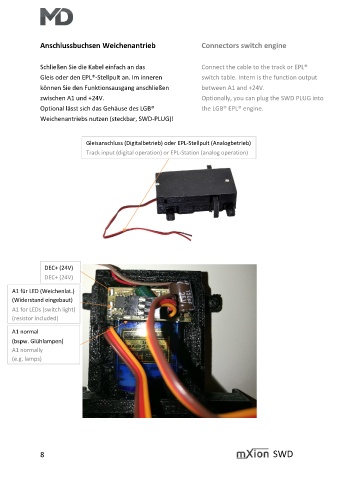

Anschlussbuchsen Weichenantrieb Connectors switch engine

Schließen Sie die Kabel einfach an das Connect the cable to the track or EPL®
Gleis oder den EPL®-Stellpult an. Im inneren switch table. Intern is the function output

können Sie den Funktionsausgang anschließen between A1 and +24V.
zwischen A1 und +24V. Optionally, you can plug the SWD PLUG into
Optional lässt sich das Gehäuse des LGB® the LGB® EPL® engine.
Weichenantriebs nutzen (steckbar, SWD-PLUG)!

Gleisanschluss (Digitalbetrieb) oder EPL-Stellpult (Analogbetrieb)

Track input (digital operation) or EPL-Station (analog operation)

DEC+ (24V)
DEC+ (24V)

A1 für LED (Weichenlat.)
(Widerstand eingebaut)
A1 for LEDs (switch light)
(resistor included)

A1 normal
(bspw. Glühlampen)
A1 normally
(e.g. lamps)

8 SWD
