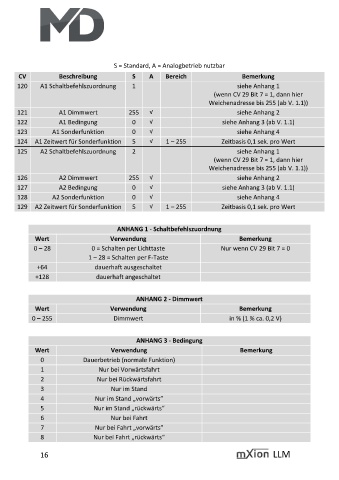

S = Standard, A = Analogbetrieb nutzbar
CV Beschreibung S A Bereich Bemerkung
120 A1 Schaltbefehlszuordnung 1 siehe Anhang 1
(wenn CV 29 Bit 7 = 1, dann hier
Weichenadresse bis 255 (ab V. 1.1))
121 A1 Dimmwert 255 √ siehe Anhang 2
122 A1 Bedingung 0 √ siehe Anhang 3 (ab V. 1.1)
123 A1 Sonderfunktion 0 √ siehe Anhang 4
124 A1 Zeitwert für Sonderfunktion 5 √ 1 – 255 Zeitbasis 0,1 sek. pro Wert
125 A2 Schaltbefehlszuordnung 2 siehe Anhang 1
(wenn CV 29 Bit 7 = 1, dann hier
Weichenadresse bis 255 (ab V. 1.1))
126 A2 Dimmwert 255 √ siehe Anhang 2
127 A2 Bedingung 0 √ siehe Anhang 3 (ab V. 1.1)
128 A2 Sonderfunktion 0 √ siehe Anhang 4

129 A2 Zeitwert für Sonderfunktion 5 √ 1 – 255 Zeitbasis 0,1 sek. pro Wert

ANHANG 1 - Schaltbefehlszuordnung
Wert Verwendung Bemerkung
0 – 28 0 = Schalten per Lichttaste Nur wenn CV 29 Bit 7 = 0
1 – 28 = Schalten per F-Taste
+64 dauerhaft ausgeschaltet
+128 dauerhaft angeschaltet

ANHANG 2 - Dimmwert
Wert Verwendung Bemerkung
0 – 255 Dimmwert in % (1 % ca. 0,2 V)

ANHANG 3 - Bedingung
Wert Verwendung Bemerkung
0 Dauerbetrieb (normale Funktion)
1 Nur bei Vorwärtsfahrt
2 Nur bei Rückwärtsfahrt

3 Nur im Stand
4 Nur im Stand „vorwärts”
5 Nur im Stand „rückwärts“
6 Nur bei Fahrt
7 Nur bei Fahrt „vorwärts”
8 Nur bei Fahrt „rückwärts“
