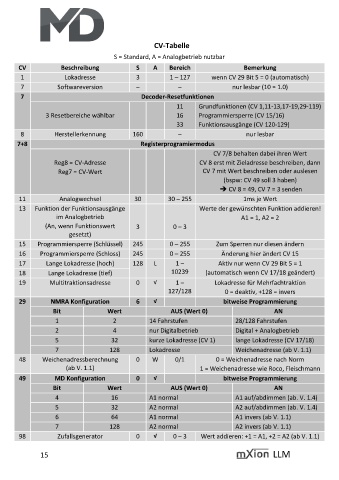

CV-Tabelle

S = Standard, A = Analogbetrieb nutzbar
CV Beschreibung S A Bereich Bemerkung
1 Lokadresse 3 1 – 127 wenn CV 29 Bit 5 = 0 (automatisch)
7 Softwareversion – – nur lesbar (10 = 1.0)
7 Decoder-Resetfunktionen

11 Grundfunktionen (CV 1,11-13,17-19,29-119)
3 Resetbereiche wählbar 16 Programmiersperre (CV 15/16)
33 Funktionsausgänge (CV 120-129)
8 Herstellerkennung 160 – nur lesbar
7+8 Registerprogramiermodus
CV 7/8 behalten dabei ihren Wert
Reg8 = CV-Adresse CV 8 erst mit Zieladresse beschreiben, dann
Reg7 = CV-Wert CV 7 mit Wert beschreiben oder auslesen
(bspw: CV 49 soll 3 haben)
➔ CV 8 = 49, CV 7 = 3 senden
11 Analogwechsel 30 30 – 255 1ms je Wert
13 Funktion der Funktionsausgänge Werte der gewünschten Funktion addieren!
im Analogbetrieb A1 = 1, A2 = 2
(An, wenn Funktionswert 3 0 – 3
gesetzt)
15 Programmiersperre (Schlüssel) 245 0 – 255 Zum Sperren nur diesen ändern
16 Programmiersperre (Schloss) 245 0 – 255 Änderung hier ändert CV 15
17 Lange Lokadresse (hoch) 128 L 1 – Aktiv nur wenn CV 29 Bit 5 = 1
18 Lange Lokadresse (tief) 10239 (automatisch wenn CV 17/18 geändert)
19 Multitraktionsadresse 0 √ 1 – Lokadresse für Mehrfachtraktion
127/128 0 = deaktiv, +128 = invers
29 NMRA Konfiguration 6 √ bitweise Programmierung

Bit Wert AUS (Wert 0) AN
1 2 14 Fahrstufen 28/128 Fahrstufen
2 4 nur Digitalbetrieb Digital + Analogbetrieb
5 32 kurze Lokadresse (CV 1) lange Lokadresse (CV 17/18)
7 128 Lokadresse Weichenadresse (ab V. 1.1)
48 Weichenadressberechnung 0 W 0/1 0 = Weichenadresse nach Norm
(ab V. 1.1) 1 = Weichenadresse wie Roco, Fleischmann
49 MD Konfiguration 0 √ bitweise Programmierung
Bit Wert AUS (Wert 0) AN
4 16 A1 normal A1 auf/abdimmen (ab. V. 1.4)

5 32 A2 normal A2 auf/abdimmen (ab. V. 1.4)
6 64 A1 normal A1 invers (ab V. 1.1)
7 128 A2 normal A2 invers (ab V. 1.1)
98 Zufallsgenerator 0 √ 0 – 3 Wert addieren: +1 = A1, +2 = A2 (ab V. 1.1)
