3.2. GBM

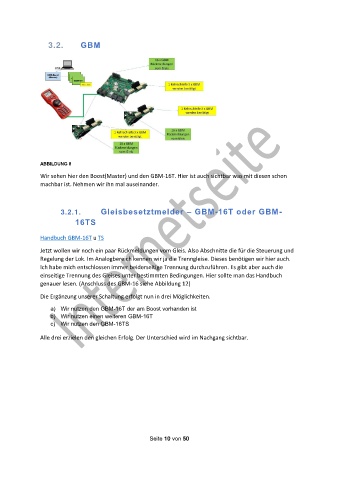

ABBILDUNG 8
Wir sehen hier den Boost(Master) und den GBM-16T. Hier ist auch sichtbar was mit diesen schon
machbar ist. Nehmen wir ihn mal auseinander.
3.2.1. Gleisbesetztmelder – GBM-16T oder GBM-
16TS
Handbuch GBM-16T u TS
Jetzt wollen wir noch ein paar Rückmeldungen vom Gleis. Also Abschnitte die für die Steuerung und
Regelung der Lok. Im Analogbereich kennen wir ja die Trenngleise. Dieses benötigen wir hier auch.
Ich habe mich entschlossen immer beiderseitige Trennung durchzuführen. Es gibt aber auch die
einseitige Trennung des Gleises unter bestimmten Bedingungen. Hier sollte man das Handbuch
genauer lesen. (Anschluss des GBM-16 siehe Abbildung 12)
Die Ergänzung unserer Schaltung erfolgt nun in drei Möglichkeiten.
a) Wir nutzen den GBM-16T der am Boost vorhanden ist
b) Wir nutzen einen weiteren GBM-16T
c) Wir nutzen den GBM-16TS
Alle drei erzielen den gleichen Erfolg. Der Unterschied wird im Nachgang sichtbar.
