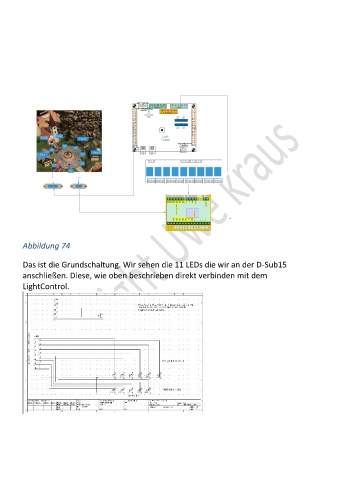

Die Schaltung in der Übersicht nochmal. Wir haben soweit den Player – den Arduino – das Relaismodul
sowie die LightControl bearbeitet. Nun noch die Software. Dazu benötigen wir natürlich den Booster und einen
PC mit iTrain und BiDiB-Wizard.
Wizard einrichten:
Als erstes ordnen wir die Relais den Ausgängen zu. Wir haben die Relais an den zweiten Steckeranschluss
angeschlossen. Somit beginnt wir mit K2 an PIN8 – K3 an PIN9 und so weiter nach Belieben. Ihr seht selber ich
habe hier einfach mal PIN11 weggelassen und habe erst an PIN12. angeschlossen. Ich kann somit die
Anschlüsse frei wählen – nur zuordnen muss ich sie natürlich richtig! Durch an und ausschalten kann ich
überprüfen ob das richtige Relais angeschlossen ist. Ich merke es wenn ich die Finger auf das Relais lege und es
klicken tut.
