1.1.1.2 Ton in der Kirche
Der Lautsprecher findet seinen Platz im Kirchenschiff. Somit ist der Ton sehr schön aus der Kirche zu

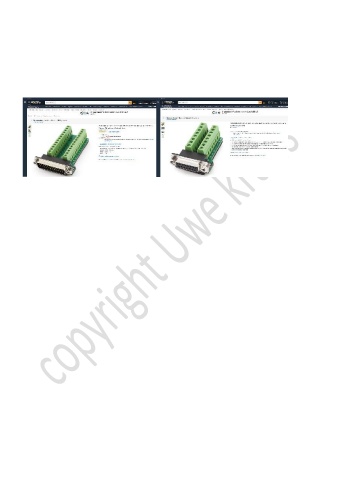

hören. Die zwei Leitung vom Lautsprecher kommen an die 9-polige D-Sub-Buchse. Von dort an den
DFPlayer/Arduino.
Abbildung 149
Da ich mit einer anderen Spannungsquelle arbeitet möchte
ich nicht direkt den Arduino mit dem LightControl verbinden. Somit nutze ich einen Relaismodul das die Bits
vom LightControl an den Arduino übertagen.
Abbildung 150
In der Abbildung 150 sehen wir nun die vollständige Verdrahtung. Die Taster (Öffner) sind die Kontakte
der Relais.
so sieht dann die erste Versuchsschaltung aus. Oben die Relais unten der Arduino mit aufgesetzten
DFPlayer (grüne Platine).
Da ich mir die Kontakte nicht
merken konnte- der DFPlayer wird ja
verkehrt rum aufgesteckt (klebt) –
Habe ich mir eine Skizze gemacht. Ich
Abbildung 152
Abbildung 151
habe den Player auf eine Lochplatte
