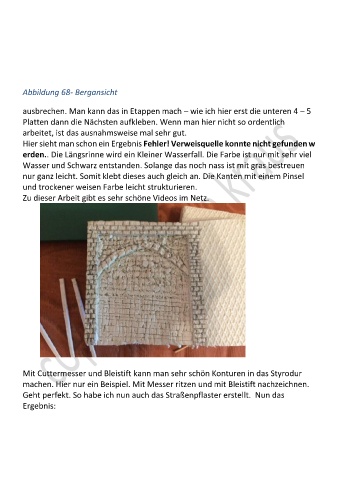

Page 120 - BiDiB und iTrain

Gelände 120

1.1.1.1 Licht im Dorf

Da ich alle Module mit Styrodur baue (gibt’s im Baumarkt in vielen Stärken), was sehr fest ist und gut

bearbeitbar, kann ich die Steckerleisten direkt aufschrauben. Zur besseren Sicherheit kann man diese natürlich

noch kleben.

Ich habe hier eine 15polige (für Beleuchtung) und eine 9-polige (für den Ton) verwendet.

Abbildung 146

Die Beleuchtung verbinden wir direkt mit dem LightControl. Ich verwende weise 5mm LED ohne

Vorwiederstand. Damit ich direkt über den LightControl diese dann ansteuern kann. Um die Helligkeit über das

LightCotrol einstellen zu können ist dieses notwendig. Weiterhin sollten alle Anoden miteinander verbunden

werden. Die Katoden sind dann der Schaltdraht für jede LED. Aufpassen immer nur eine LED an einen

LightControl-Pin. Er kann nur max 20mA je LED-Ausgang bereitstellen. Bei den Ausgängen kann man mehrere

LED anschließen – aber es geht dann nur eine Digitale Schaltung – An/Aus – also keine Helligkeitsteuerung
möglich.
